152
4.7 F
o
rm
element
e
Dr
ehk
ont
ur
4.7 Formelemente Drehkontur

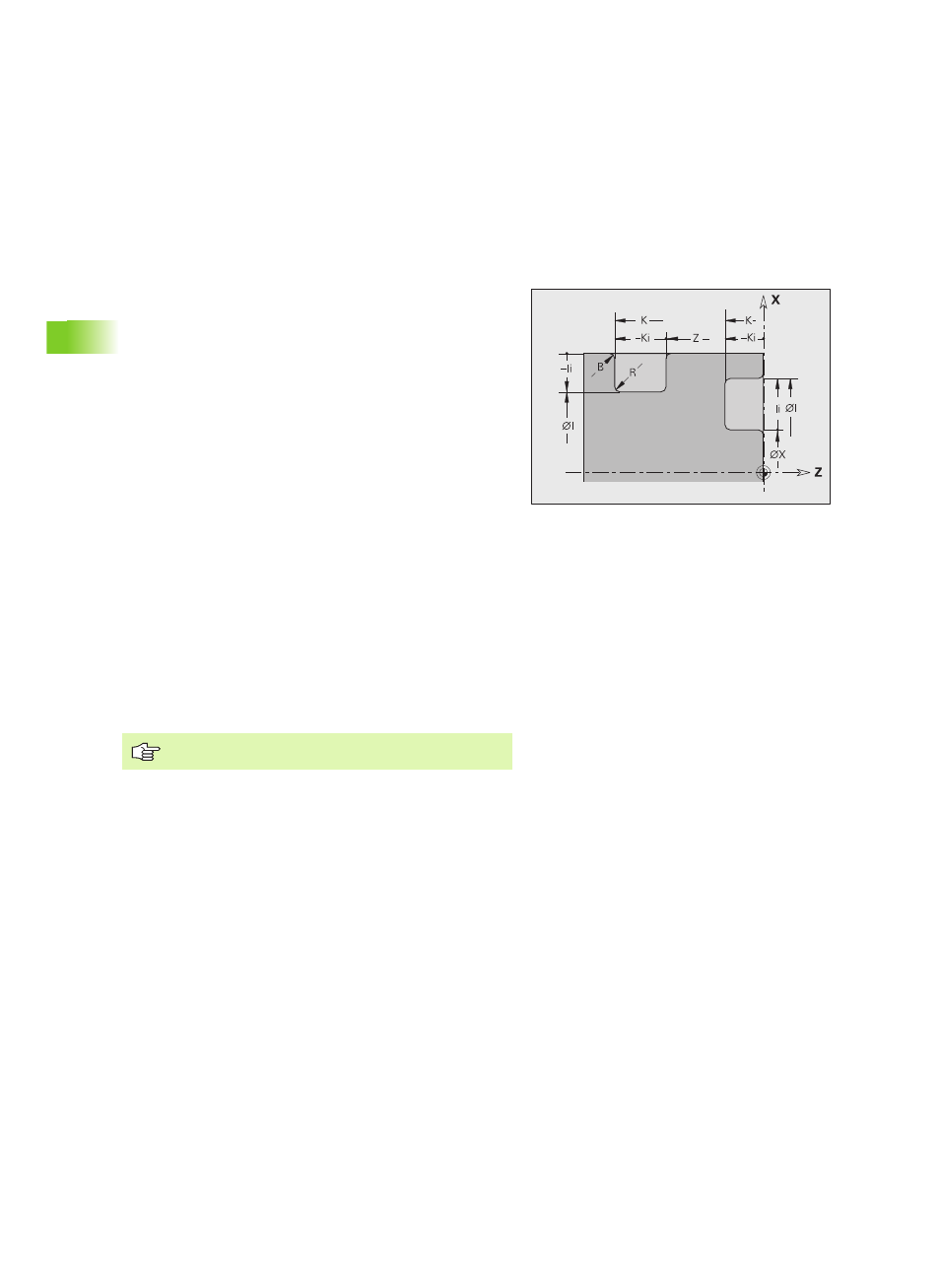

Einstich (Standard) G22–Geo
G22 definiert einen Einstich auf dem vorher programmierten
achsparallelen Bezugselement.
Parameter
X Anfangspunkt bei Einstich Planfläche (Durchmessermaß)
Z Anfangspunkt bei Einstich Mantelfläche
I Innere Ecke (Durchmessermaß)
„ Einstich Planfläche: Endpunkt des Einstichs
„ Einstich Mantelfläche: Einstichgrund
K Innere Ecke
„ Einstich Planfläche: Einstichgrund
„ Einstich Mantelfläche: Endpunkt des Einstichs
Ii Innere Ecke – inkremental (Vorzeichen beachten !)
„ Einstich Planfläche: Einstichbreite
„ Einstich Mantelfläche: Einstichtiefe
Ki Innere Ecke – inkremental (Vorzeichen beachten !)
„ Einstich Planfläche: Einstichtiefe
„ Einstich Mantelfläche: Einstichbreite
B Außenradius/Fase an beiden Seiten des Einstichs (default: 0)
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
R Innenradius in beiden Ecken des Einstichs (default: 0)
Programmieren Sie entweder „X" oder „Z".
