Werkzeugparameter
Die Verwendung der Werkzeug-Parameter ist gekennzeichnet:
„ G: Grunddaten
„ S: Werkzeugdarstellung in der Simulation/Kontrollgrafik
„ TP: Informationen für TURN PLUS (Werkzeugwahl).
Parameter Drehwerkzeuge

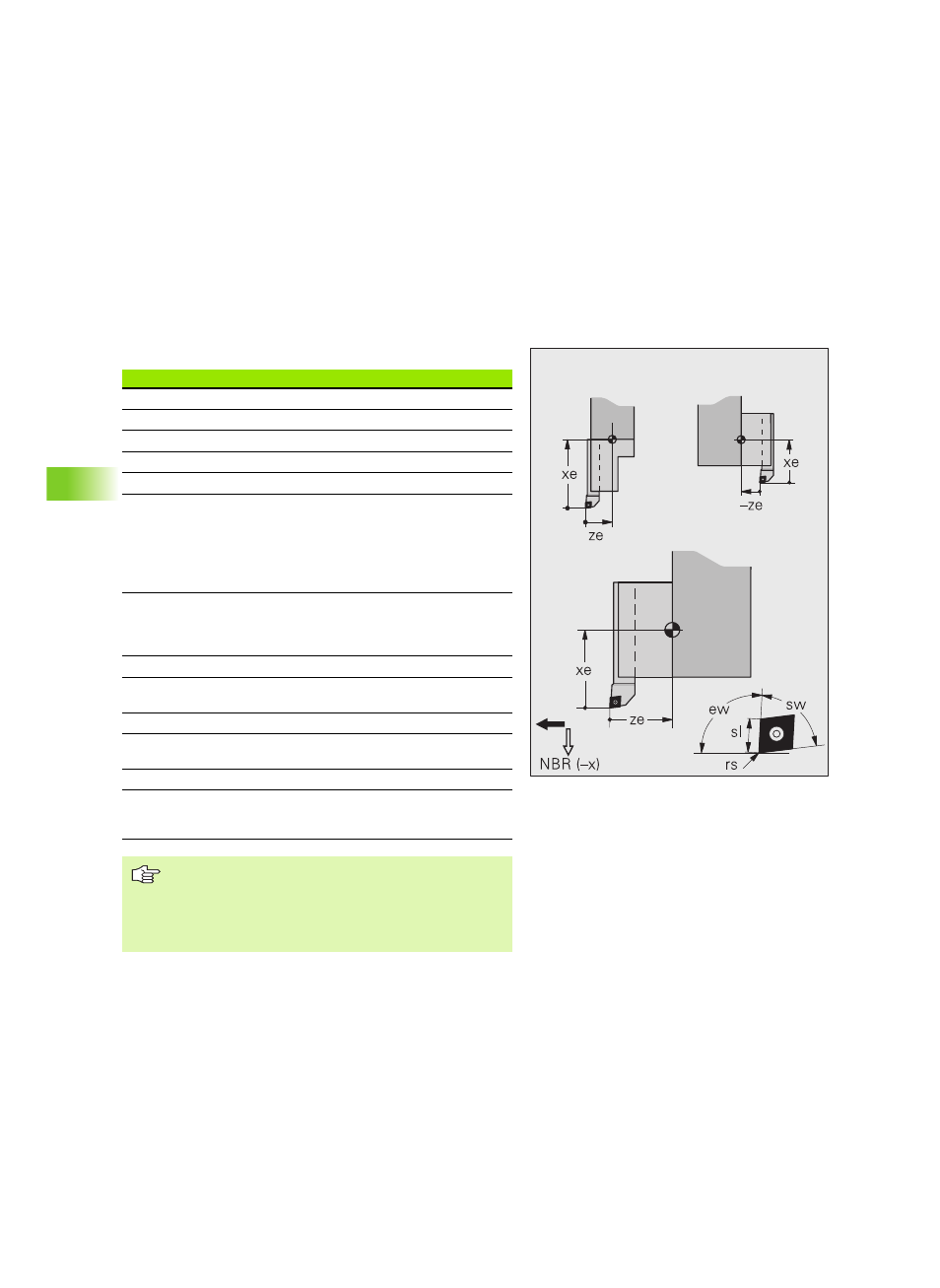

Beispiel-Werkzeug: Typ 111
Parameter Dialogbox 1 G S TP
ID: Werkzeug-Identnummer • • •
X-, Z-, Y-Maß (xe, ze, ye): Einstellmaße • – –
Einst.W (ew): Einstellwinkel • • •
Spitz.W (sw): Spitzenwinkel • • •
Radius (rs): Schneidenradius • • •
Schn.Br (sb)
„ Stechwerkzeug: Schneidenbreite • • •
„ Gewindewerkzeug: Abstand Schneidenkante –
Schneidenspitze • • –
„ Rändelwerkzeug: Rollenbreite – • –
Schn.Lä (sl)
„ Rändelwerkzeug: Rollendurchmesser – • –
„ andere Werkzeuge: Schneidenlänge • • •
NBR: Nebenbearbeitungsrichtung • – •
X-, Z-, Y-Korr (DX, DZ, DY): Korrekturwerte
(maximal +/– 10 mm) • – –
Drehri.: Spindel-Drehrichtung • – •
nutzbLg (nl): nutzbare Länge bei Innen-
Werkzeugen – – •
E.Tiefe (et): maximale Eintauchtiefe • • •
S-Korr (DS): Sonder-Korrektur 3. Schneidenseite
(maximal Schneidenbreite +/– 10 mm). Siehe auch
G148 und G150/G151 • – –
Gewindewerkzeug:
„ „ze“ bzw. „xe“ wird ab Schneidenkante gemessen.
„ Die „Drehrichtung“ entscheidet, ob ein „Überkopf-
Werkzeug“ oder ein „Standard-Werkzeug“ eingesetzt
wird.
