4.32 Sonstig
e
G-F
unktionen
Rundachse fahren G15
G15 schwenkt die Rundachse auf den angegebenen Winkel und fährt
im Vorschub auf die programmierte Position.
Schutzzone abschalten G60
G60 hebt die Schutzzonenüberwachung auf. G60 wird vor dem zu
überwachenden bzw. nicht zu überwachenden Verfahrbefehl
programmiert.
Anwendungsbeispiel: Mit G60 heben sie die
Schutzzonenüberwachung vorübergehend auf, um eine zentrische
Durchbohrung zu erstellen.

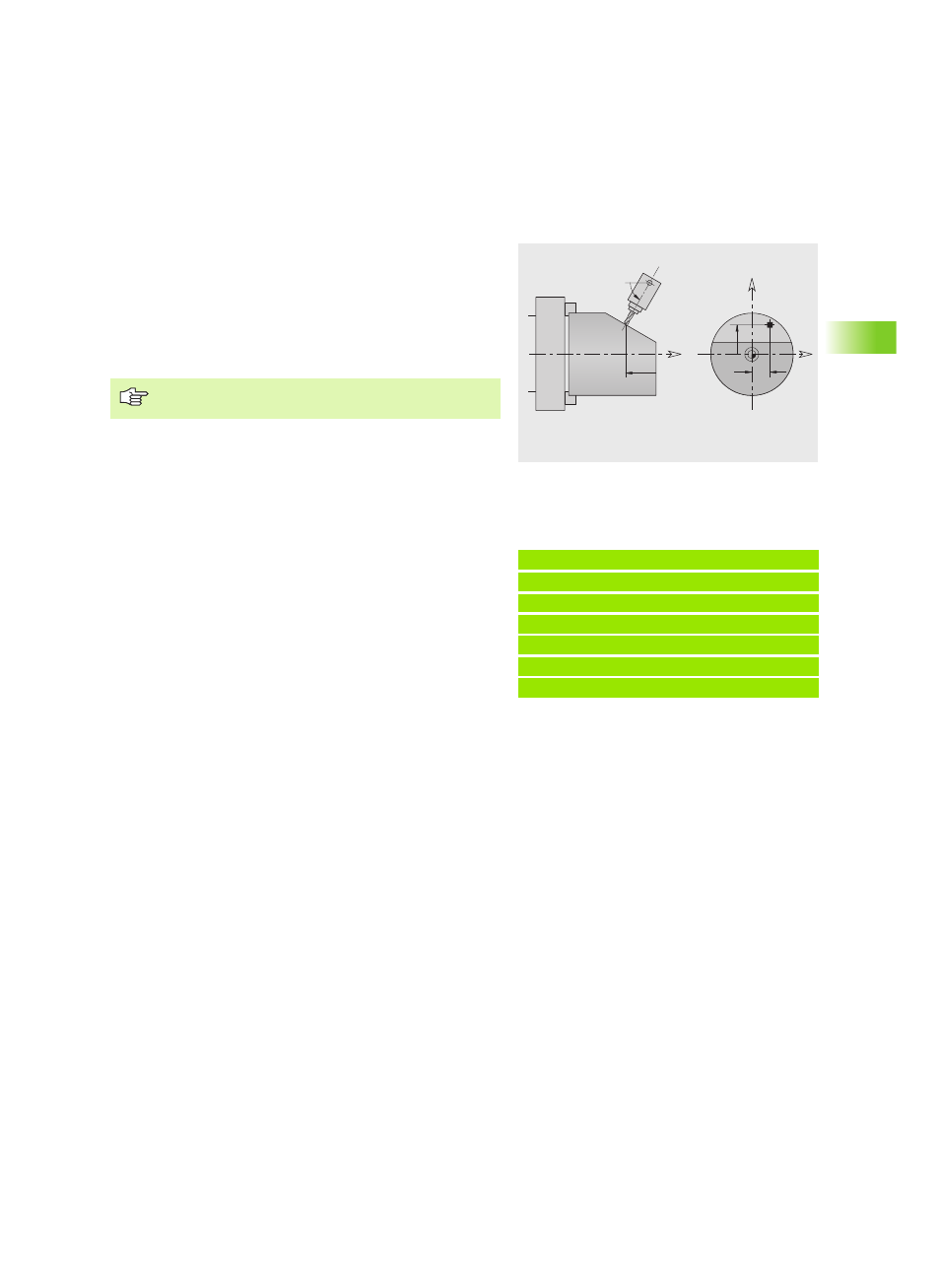

X Z
Y
–Z
Y
X
B Parameter
A, B Winkel – Endposition der Rundachse
X, Y, Z Endpunkt der Hauptachse (X: Durchmessermaß)
U, V, W Endpunkt der Hilfsachse
Verwenden Sie G15 zum Positionieren, nicht zum
Zerspanen.
Beispiel: G60
. . .
N1 T4 G97 S1000 G95 F0.3 M3
N2 G0 X0 Z5
N3 G60 Q1 [Schutzzone deaktivieren]
N4 G71 Z-60 K65
N5 G60 Q0 [Schutzzone aktivieren]
. . .
Parameter
Q Aktivieren/Deaktivieren
„ Q=0: Schutzzone aktivieren (selbsthaltend)
„ Q=1: Schutzzone deaktivieren (selbsthaltend)
