HEIDENHAIN CNC PILOT 4290 485
6.13 Rüst
en
Spannen auf der Spindelseite
Werkstück spannen:
U „Rüsten > Spannen > Einspannen > Spindelseite“ wählen
U Art des Spannfutters auswählen (Untermenü). TURN PLUS öffnet
eine der folgenden Dialogboxen:
„ Zweibackenfutter
„ Dreibackenfutter
„ Vierbackenfutter
„ Spannzangenfutter
„ Ohne Futter (Stirnseitenmitnehmer)
„ Dreibackenfutter indirekt (Stirnseitenmitnehmer im Futter mit
Backen)
U Spannfutter und Spannbacken definieren, Spannform festlegen und
den „Spannbereich“ definieren
U TURN PLUS stellt die Spannmittel dar und skizziert die
Schnittbegrenzung als „roten Strich“.

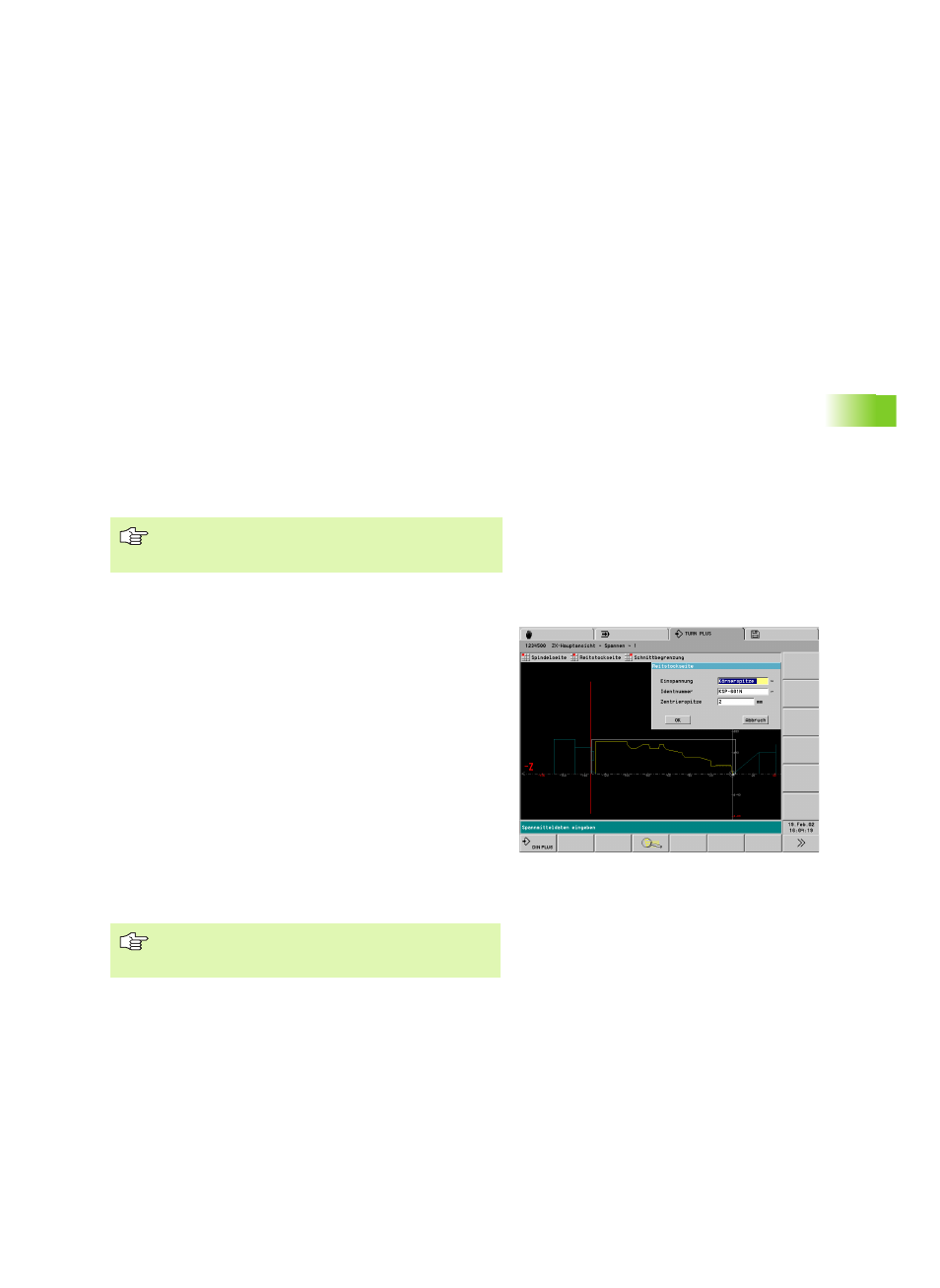

Spannen auf der Reitstockseite
Werkstück spannen:
U „Rüsten > Spannen > Einspannen > Reitstockseite“ wählen. TURN
PLUS öffnet die Dialogbox „Reitstockseite“.
U Spannmittel der Reitstockseite beschreiben
Selektieren Sie zuerst die Art des Futters und den
Backentyp. TURN PLUS berücksichtigt diese Angaben bei
der Auswahl der Identnummer Futter/Backe.
Parameter
Einspannung
Wählen Sie den Spannmitteltyp:
„ Körnerspitze
„ Zentrierspitze
„ Zentrierkegel
Identnummer des Spannmittels
Zentrierspitze
Tiefe, die das Spannmittel in das Material eindrückt. TURN
PLUS positioniert das Spannmittelbild anhand dieses Werts.
Wenn Sie das Werkstück auf der Spindel- und
Reitstockseite spannen, geht TURN PLUS von einer
Wellenbearbeitung aus.
