6.8 C-A
c
hsk
ont
ur
en

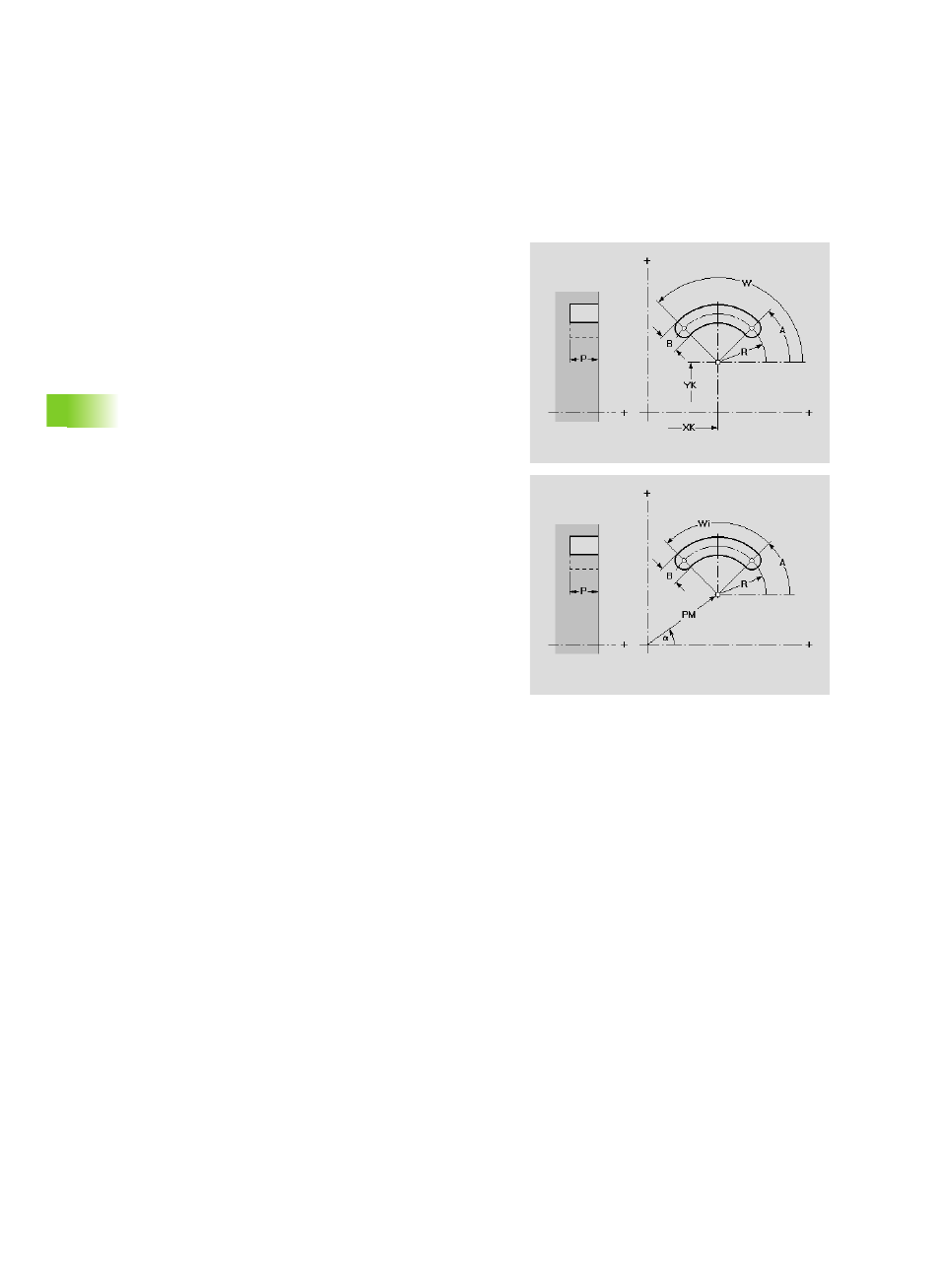

Stirn- oder Rückseite: Zirkulare Nut
Die Funktion definiert eine zirkulare Nut auf der Stirn-/Rückseite.
Parameter
XK
Mittelpunkt in kartesischen Koordinaten
YK
Mittelpunkt in kartesischen Koordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive
XK-Achse)
PM
Mittelpunkt in Polarkoordinaten
A
Startwinkel (Anfangspunkt) der Nut (Bezug: XK-Achse)
W
Endwinkel (Endpunkt) der Nut (Bezug: XK-Achse)
R
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B
Nutbreite
P
Tiefe der Figur
