HEIDENHAIN CNC PILOT 4290 395
6.2 Pr
ogr
ammk
opf

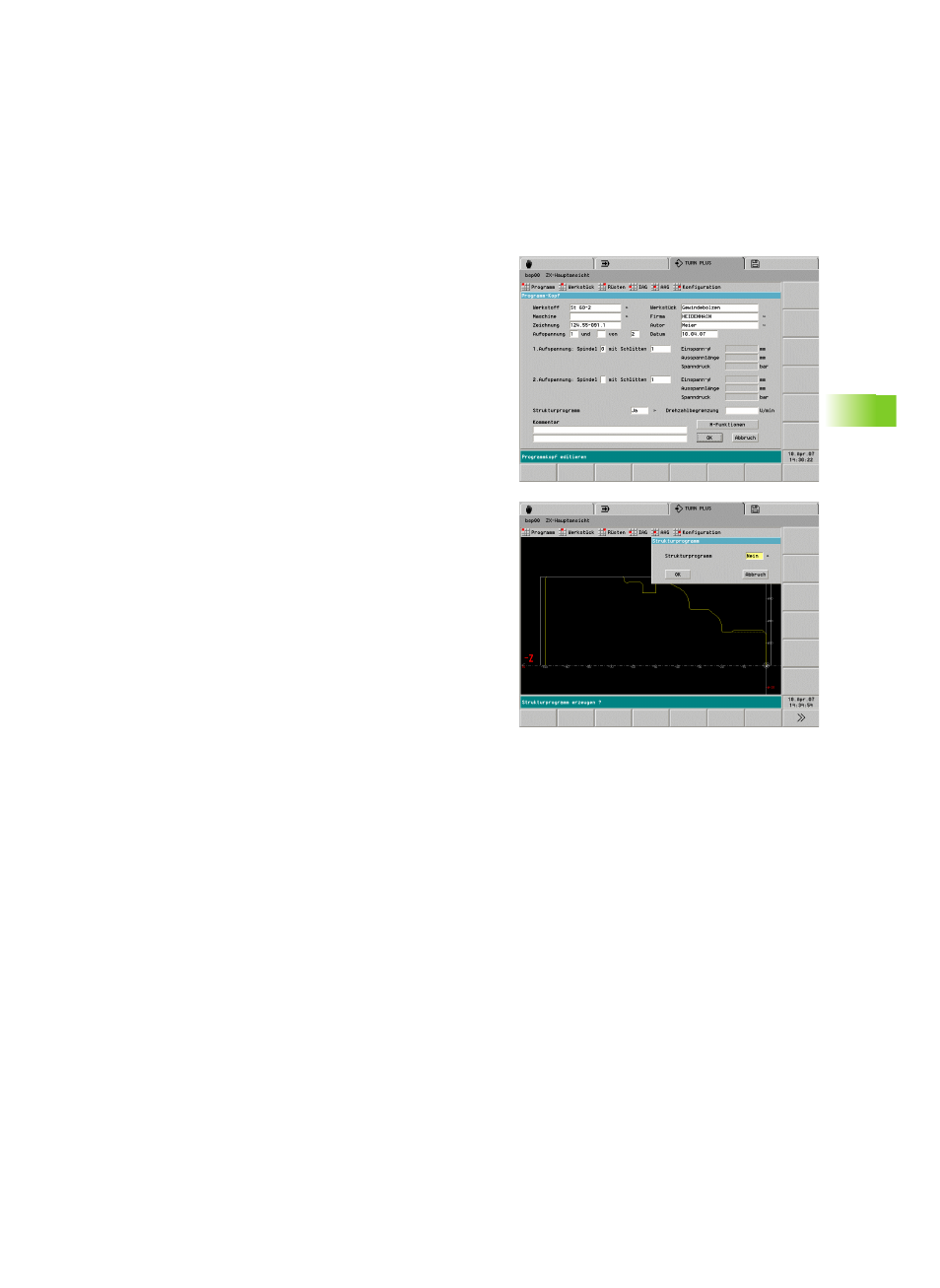

6.2 Programmkopf
Der PROGRAMMKOPF beinhaltet:
„ Werkstoff: Zur Ermittlung der Schnittwerte.
„ Zuordnung Spindel – Schlitten 1. Aufspannung
„ Zuordnung Spindel – Schlitten 2. Aufspannung: Geben Sie bei
der Komplettbearbeitung die Spindel und den Schlitten an, mit der
die Aufspannung bearbeitet wird. Bei mehreren Schlitten geben Sie
die Schlittennummern nacheinander ein (Beispiel: „12“ = $1 und
$2).
„ Drehzahlbegrenzung (SMAX wird in „Bearbeitungs-Parameter 2 –
Globale Technologieparameter“ definiert):
„ Keine Eingabe: SMAX ist die Drehzahlbegrenzung
„ Eingabe < SMAX: Eingabe ist die Drehzahlbegrenzung
„ Eingabe > SMAX: SMAX ist die Drehzahlbegrenzung
„ Schaltfeld „M-Funktionen“: Sie können bis zu fünf M-Funktionen
definieren, die TURN PLUS bei der Generierung des NC-Programms
wie folgt berücksichtigt:
„ am „Anfang der Bearbeitung“
„ nach einem Werkzeugwechsel (T-Befehl)
„ am Ende der Bearbeitung
„ Schaltfeld „Strukturprogramm“: Wenn Sie „Ja“ einstellen,
generiert TURN PLUS das NC-Programm als„Strukturprogramm“
(Voraussetzung: das Werkstück wird per „Komplettbearbeitung“
auf einer Maschine mit Gegenspindel gefertigt). Dabei wird für jede
Bearbeitung ein internes Unterprogramm generiert. Das
Hauptprogramm beinhaltet die allgemeine Befehle und die
Unterprogrammaufrufe.
Die Einstellung des Schaltfeldes „Strukturprogramm“ können Sie
auch in der Dialogbox „Strukturprogramm“ ändern. Sie rufen diese
Dialogbox mit „Werkstück > Strukturprogramm“ auf.
In der Funktion „Rüsten“ermittelt TURN PLUS folgende Daten des
Programmkopfes (siehe “Spannen auf der Spindelseite” auf
Seite 485).
„ Einspanndurchmesser
„ Ausspannlänge
„ Spanndruck
Die anderen Felder beinhalten organisatorische Informationen und
Einrichteinformationen, die die Programmausführung nicht
beeinflussen.
Die Informationen des Programmkopfes werden im DIN-Programm
mit „#“ gekennzeichnet.
