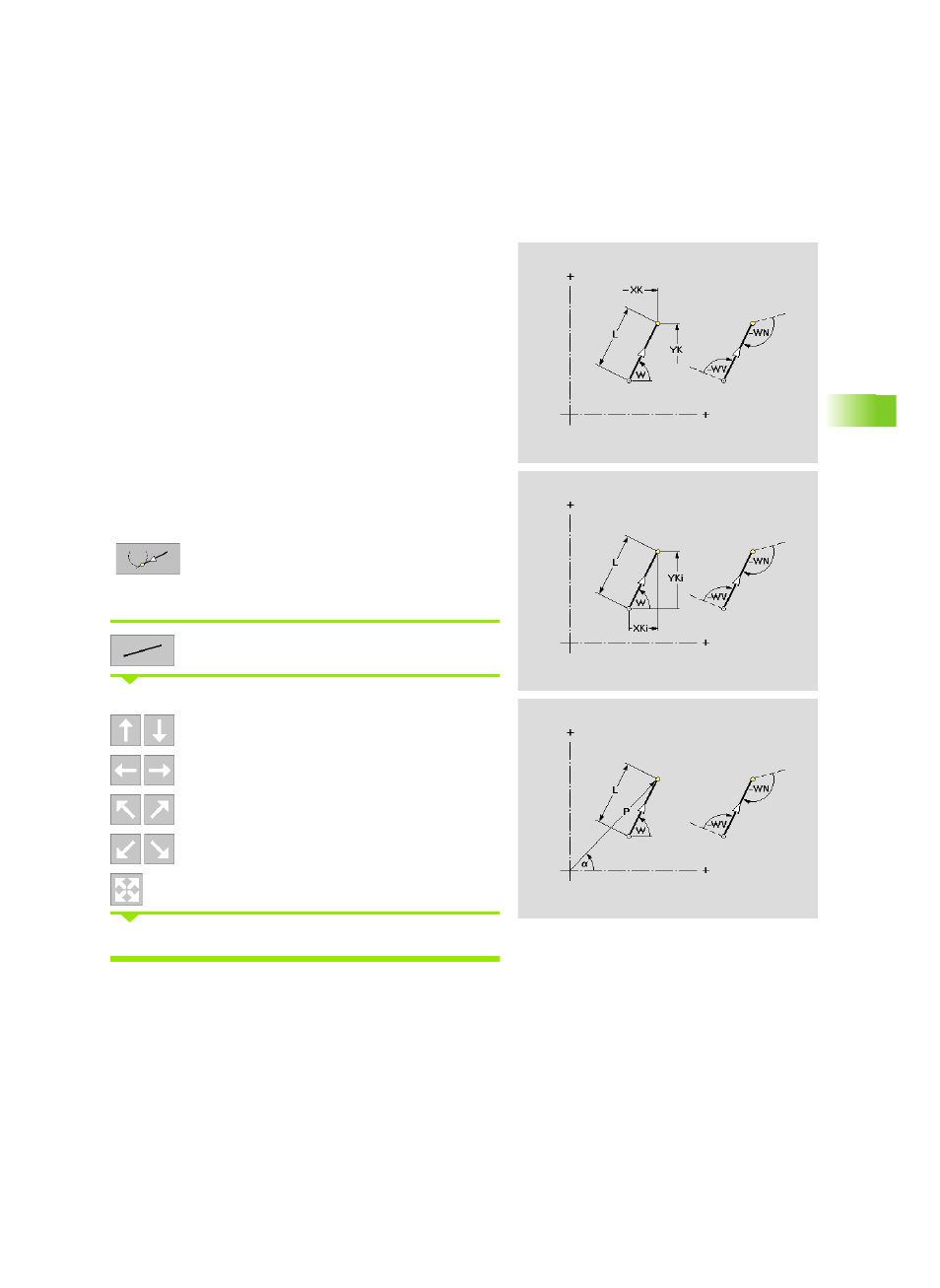

Stirn- oder Rückseite: Linearelement
Die Funktion definiert ein Linearelement auf der Stirn-/Rückseite.
Linearelement definieren:
Streckenmenü aufrufen
Richtung des Linearelements wählen:
Vertikale Strecke
Horizontale Strecke
Strecke im Winkel
Strecke im Winkel
Strecke in beliebiger Richtung
Strecke vermaßen und Übergang zum nächsten Element festlegen.
Parameter
XK
Endpunkt in kartesischen Koordinaten
YK
Endpunkt in kartesischen Koordinaten
XKi
Abstand Anfangs- bis Endpunkt
YKi
Abstand Anfangs- bis Endpunkt
a
Endpunkt in Polarkoordinaten (Bezug Winkel: positive XK-
Achse)
P
Endpunkt in Polarkoordinaten
W
Winkel der Strecke (Bezug: siehe Hilfebild)
WV
Winkel gegen den Uhrzeigersinn zum Vorgängerelement.
Bogen als Vorgängerelement: Winkel zur Tangente
WN
Winkel gegen den Uhrzeigersinn zum Nachfolgerelement.
Bogen als Nachfolgerelement: Winkel zur Tangente
L
Länge des Elements
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
