4.23 Bohrzyklen
Bearbeitungsmöglichkeiten:
„ Feststehender Gewindebohrer: Hauptspindel und Vorschubantrieb
werden synchronisiert.
„ Angetriebener Gewindebohrer: angetriebenes Werkzeug und
Vorschubantrieb werden synchronisiert.

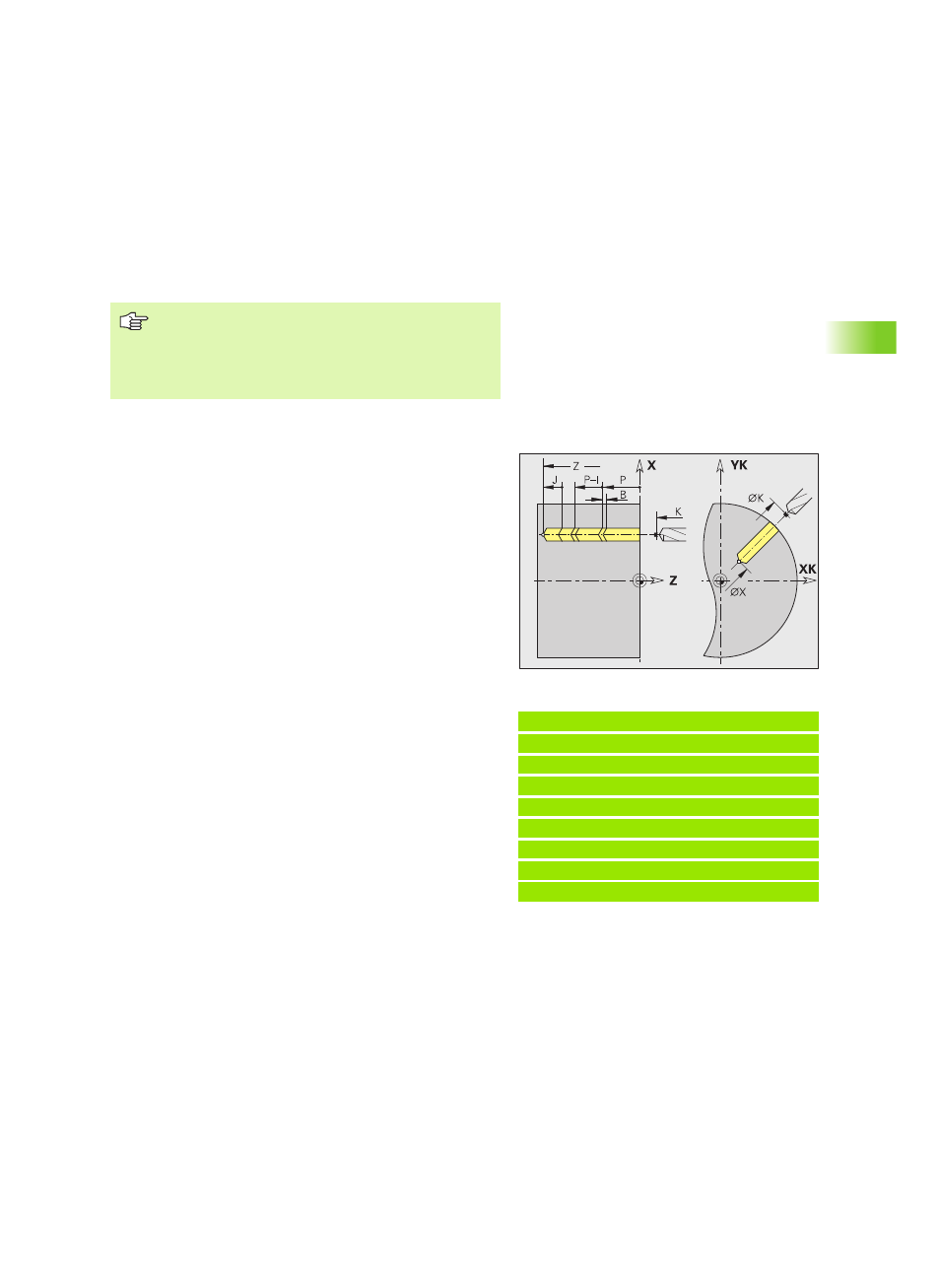

Tieflochbohren G74
G74 erstellt axiale/radiale Bohrungen in mehreren Stufen mit
feststehenden oder angetriebenen Werkzeugen.
„ „Zyklus-Stopp“ wirkt am Ende des Gewindebohrens.
„ Vorschuboverride ist nicht wirksam.
„ Spindeloverride nicht benutzen!
„ Bei ungeregeltem Werkzeugantrieb (ohne ROD-Geber)
ist ein Ausgleichsfutter erforderlich.
Beispiel: G74
. . .
N1 M5
N2 T4 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G74 Z-40 R2 P12 I2 B0 J8 [Bohren]
N7 M15
. . .
Parameter
NS Satznummer Kontur
„ Referenz auf die Kontur der Bohrung (G49-, G300- oder
G310-Geo)
„ keine Eingabe: Einzelbohrung ohne Konturbeschreibung
X Endpunkt axiale Bohrung (Durchmessermaß)
Z Endpunkt radiale Bohrung
P 1. Bohrtiefe
I Reduzierwert (default: 0)
B Rückzugsabstand (default: auf „Anfangspunkt Bohrung“)
J Minimale Bohrtiefe (default: 1/10 von „P“)
E Verweilzeit zum Freischneiden am Bohrungsende (in
Sekunden) – (default: 0)
V Vorschubreduzierung (50 %) – (default: 0)
„ V=0 oder 2: Reduzierung am Anfang
„ V=1 oder 3: Reduzierung am Anfang und am Ende
„ V=4: Reduzierung am Ende
„ V=5: keine Reduzierung
D Rückzug-Geschwindigkeit und Zustellung innerhalb der
Bohrung (default: 0)
„ D=0: Eilgang
„ D=1: Vorschub
K Rückzugsebene (radiale Bohrungen: Durchmessermaß) –
(default: zur Startposition bzw. auf Sicherheitsabstand)
