4.13 Einfache Linear- und
Zirkularbewegungen
Linearbewegung G1
G1 verfährt linear im Vorschub zum „Endpunkt".
Parameter
X Endpunkt (Durchmessermaß)
Z Endpunkt

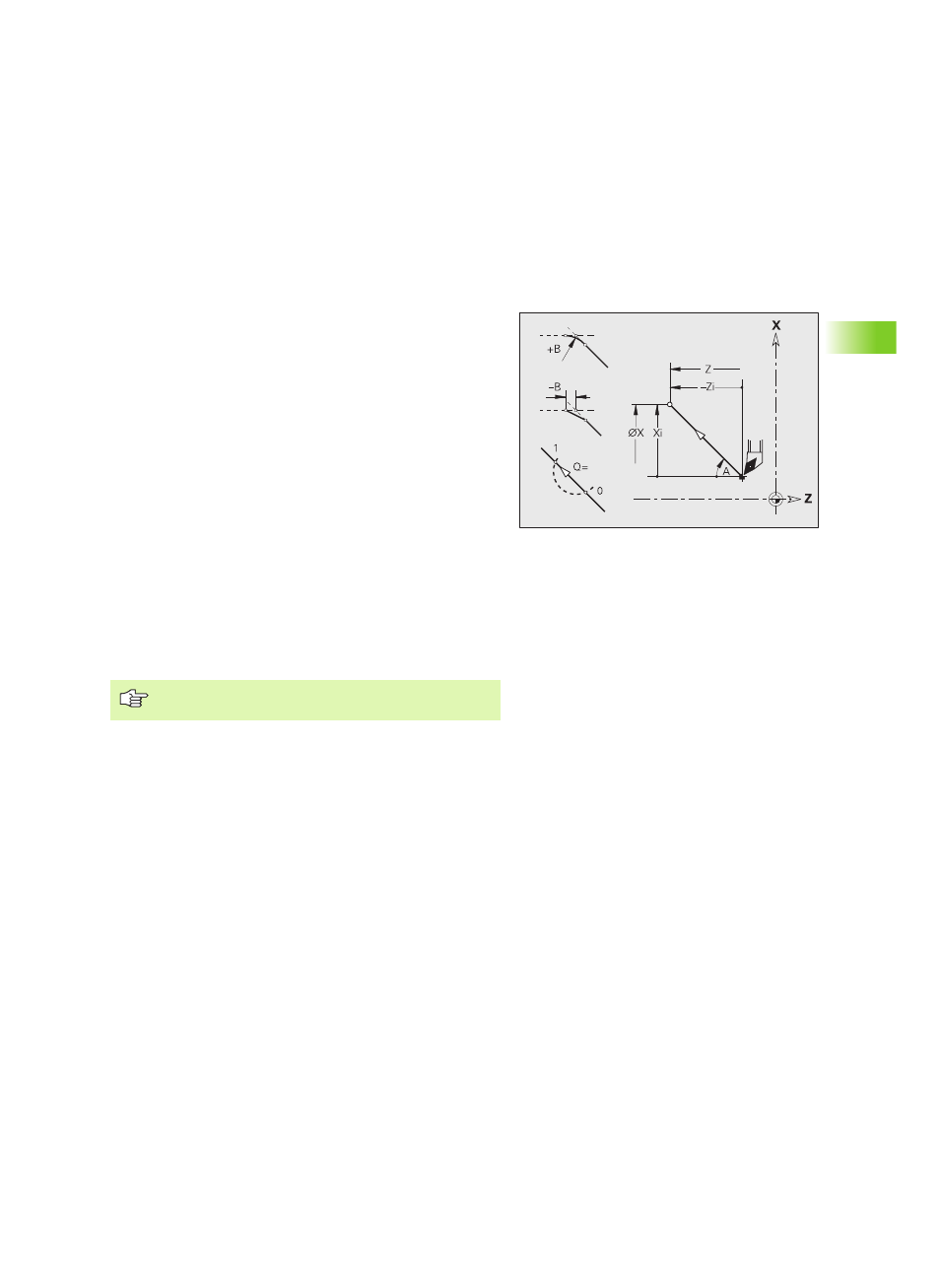

A Winkel (Winkelrichtung: siehe Hilfebild)
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
