552
6.16 K
ontr
o
llgr
a
fik

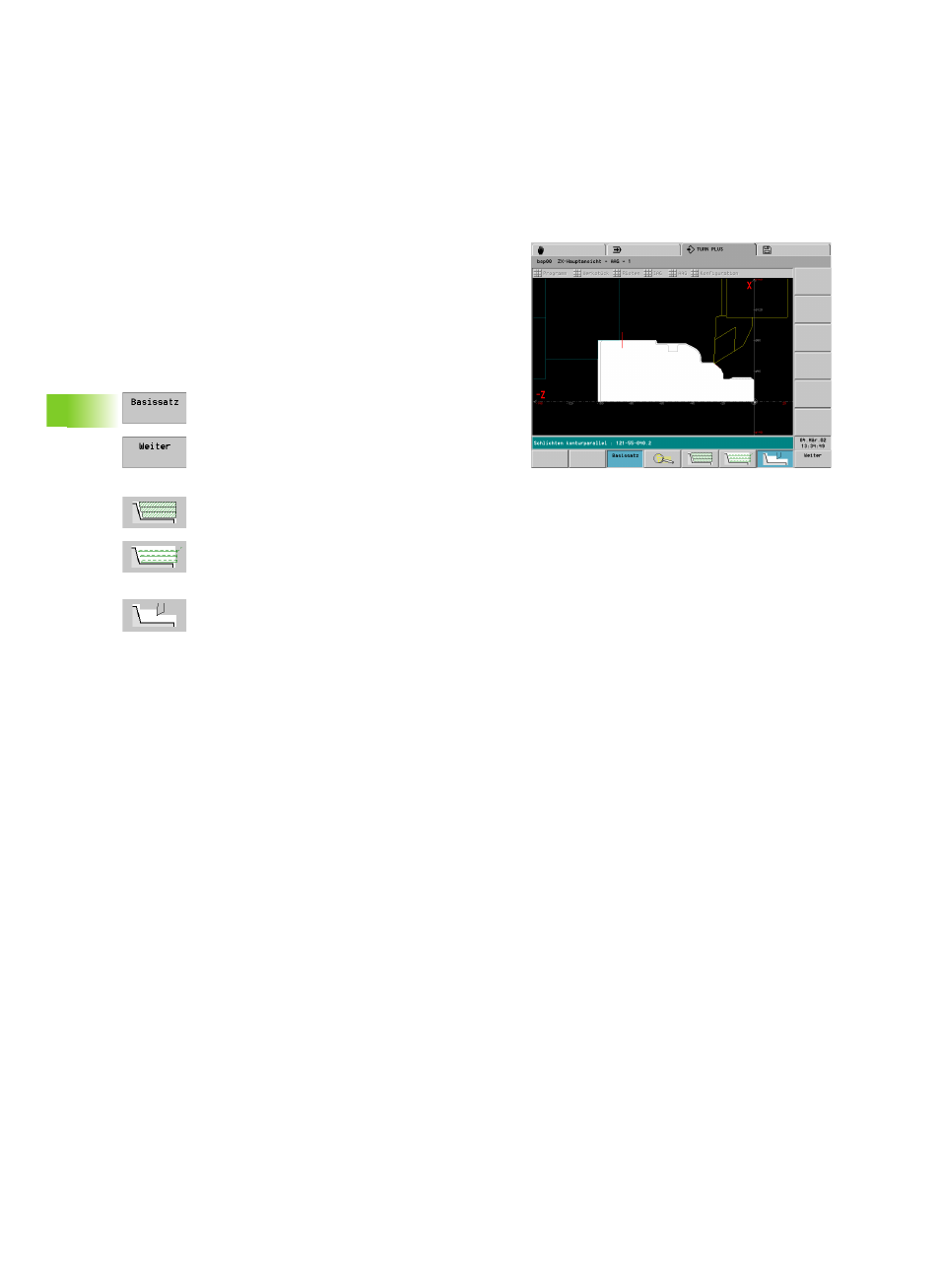

Kontrollgrafik steuern
Die Darstellung der Werkzeugwege und den Simulationsmodus
stellen Sie in der Konfiguration (siehe “Kontrollgrafik konfigurieren”
auf Seite 554) oder per Softkey ein.
Fenstergröße
Bei mehreren Fenstern auf dem Bildschirm:
U Taste „.“ drücken. Die Kontrollgrafik wechselt zwischen „Fenster in
maximaler Größe“ und „Mehr-Fenster-Darstellung“.
Ablauf der Kontrollgrafik
U Softkey aktiv: TURN PLUS stoppt nach jedem
Verfahrweg
U Nächsten Verfahrweg ausführen
Darstellung der Verfahrwege
U Schneidspur: Stellt die vom „schneidenden Bereich“
des Werkzeugs überfahrene Fläche, schraffiert dar.
U Liniendarstellung: Stellt Vorschubwege mit
durchgezogener Linie dar (Referenz: theoretische
Schneidenspitze).
U Radiergrafik: „Zerspant“ (radiert) die vom
„schneidenden Bereich“ des Werkzeugs
überfahrene Fläche.
