HEIDENHAIN CNC PILOT 4290 589
7.
6 Bearbeit
ungs-P
ar
amet
er
7.6 Bearbeitungs-Parameter
1 – Globale Fertigteilparameter
ORA, ORW werden im Schlichtzyklus G890 ausgewertet.
Bearbeitungs-Parameter werden von der
Arbeitsplangenerierung (TURN PLUS) und verschiedenen
Bearbeitungszyklen genutzt.
Globale Fertigteilparameter
Art der Rauheit [ORA]
Art der Oberflächenrauheit
„ 0: ohne Rauheitsangabe
„ 1 – Rt: Rautiefe in [µm]
„ 2 – Ra: Mittenrauwert in [µm]
„ 3 – Rz: gemittelte Rautiefe in [µm]
„ 4 – Vr: direkte Vorschubangabe in [mm/U]
Rauheitswerte [ORW]
Rauheit- oder Vorschubwerte

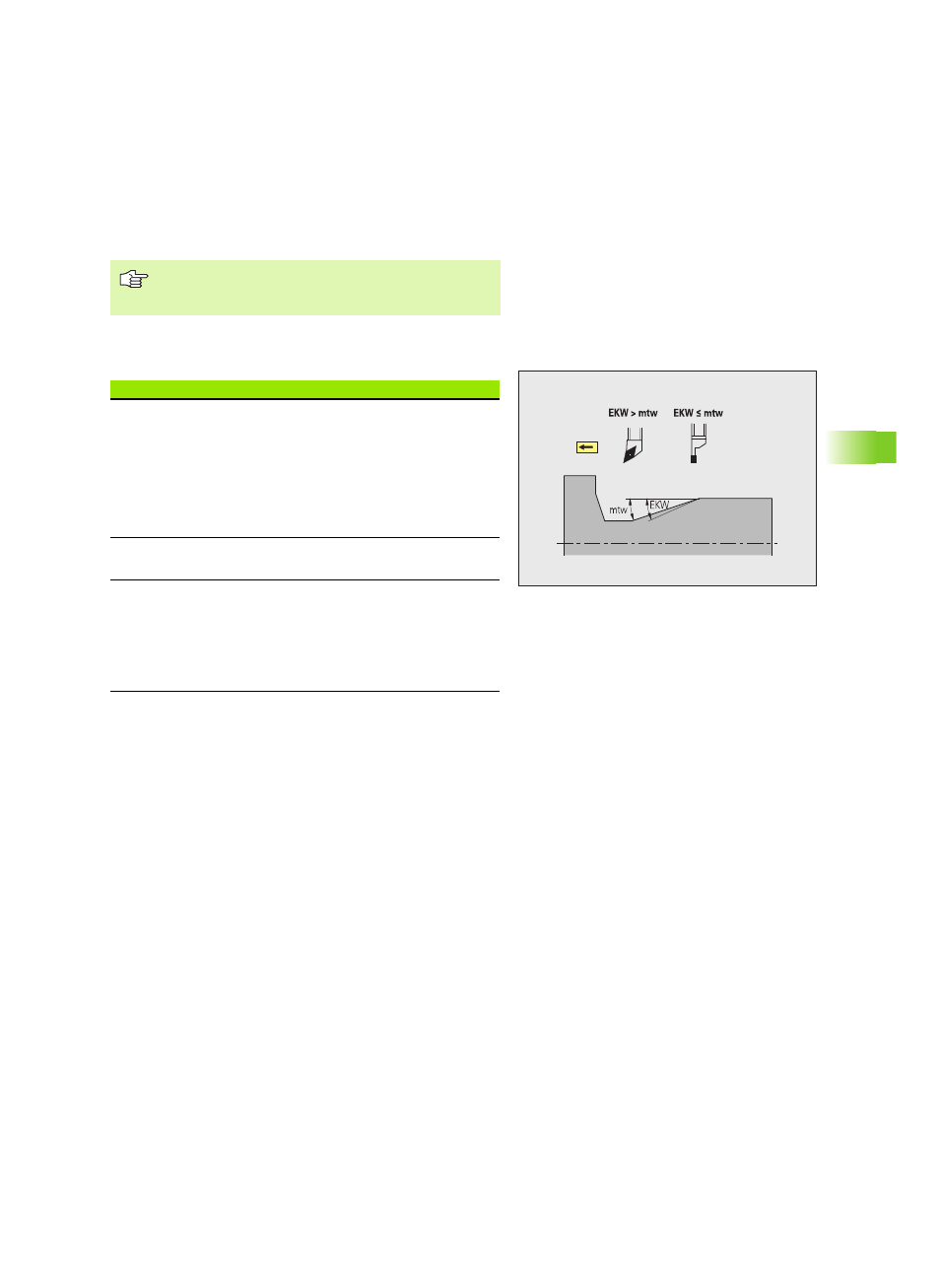

Zulässiger Einwärtskopierwinkel [EKW]
Grenzwinkel bei eintauchenden Konturbereichen zur
Unterscheidung zwischen Dreh- oder Stechbearbeitung (mtw
= Konturwinkel).
„ EKW > mtw: Freidrehung
„ EKW <= mtw: undefinierter Einstich (kein Formelement)
