Vollkreis Mantelfläche G314-Geo

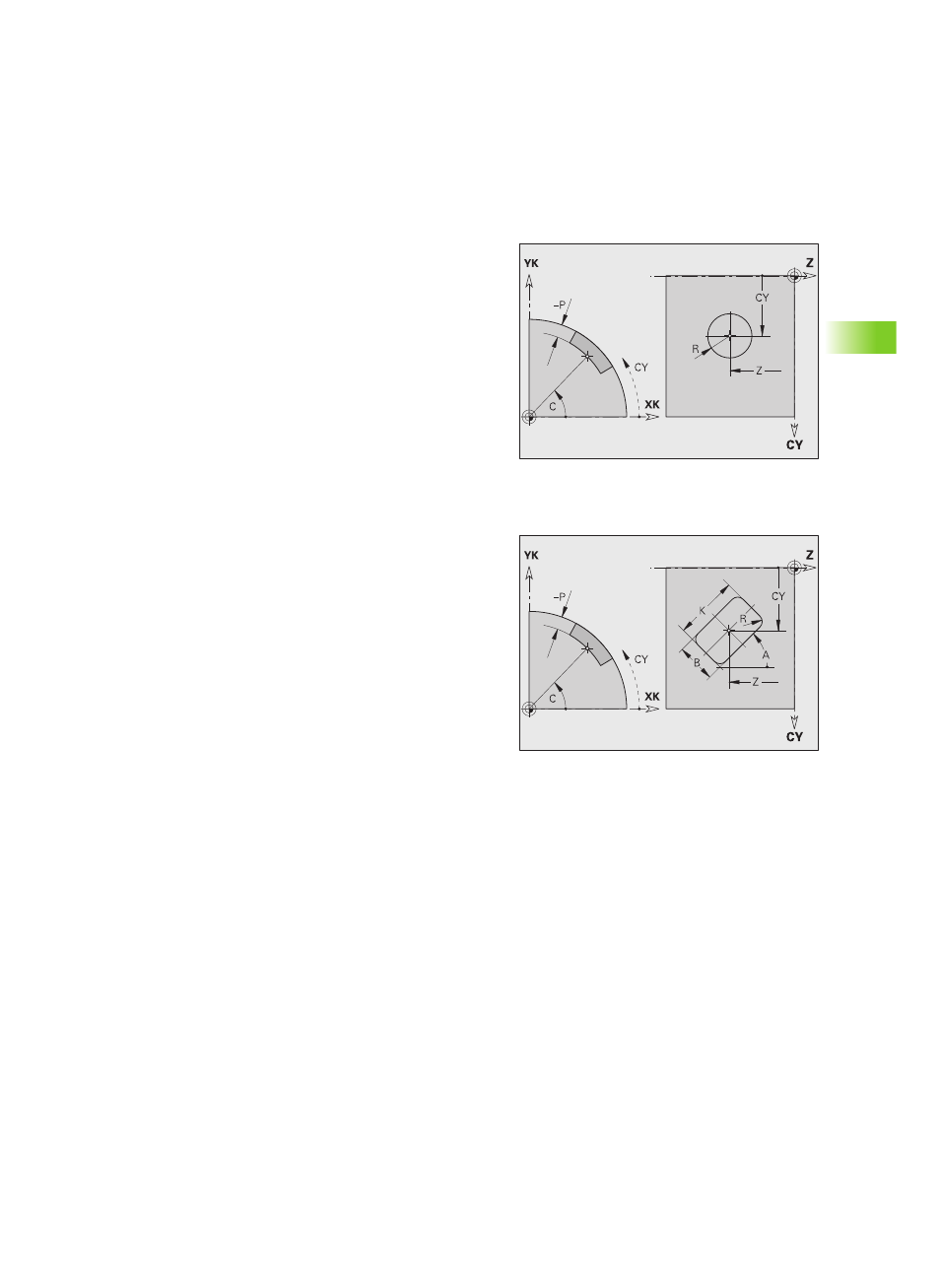

G314 definiert einen Vollkreis in einer Mantelflächenkontur.
Rechteck Mantelfläche G315-Geo
G315 definiert ein Rechteck in einer Mantelflächenkontur.
Parameter
Z Mittelpunkt
C Mittelpunkt (Winkel)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
R Radius
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Z Mittelpunkt
C Mittelpunkt (Winkel)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
A Winkel zur Z-Achse (default:0°)
K Länge
B Breite
R Fase/Verrundung (default: 0°)
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
