3 – Zentrisches Vorbohren
Zentrisches Vorbohren – Werkzeugwahl
Das Vorbohren erfolgt in maximal 3 Stufen:
„ 1. Vorbohrstufe (Grenzdurchmesser UBD1)
„ 2. Vorbohrstufe (Grenzdurchmesser UBD2)
„ Fertigbohrstufe
„ Fertigbohren erfolgt bei: dimin <= UBD2
„ Werkzeugwahl: db = dimin

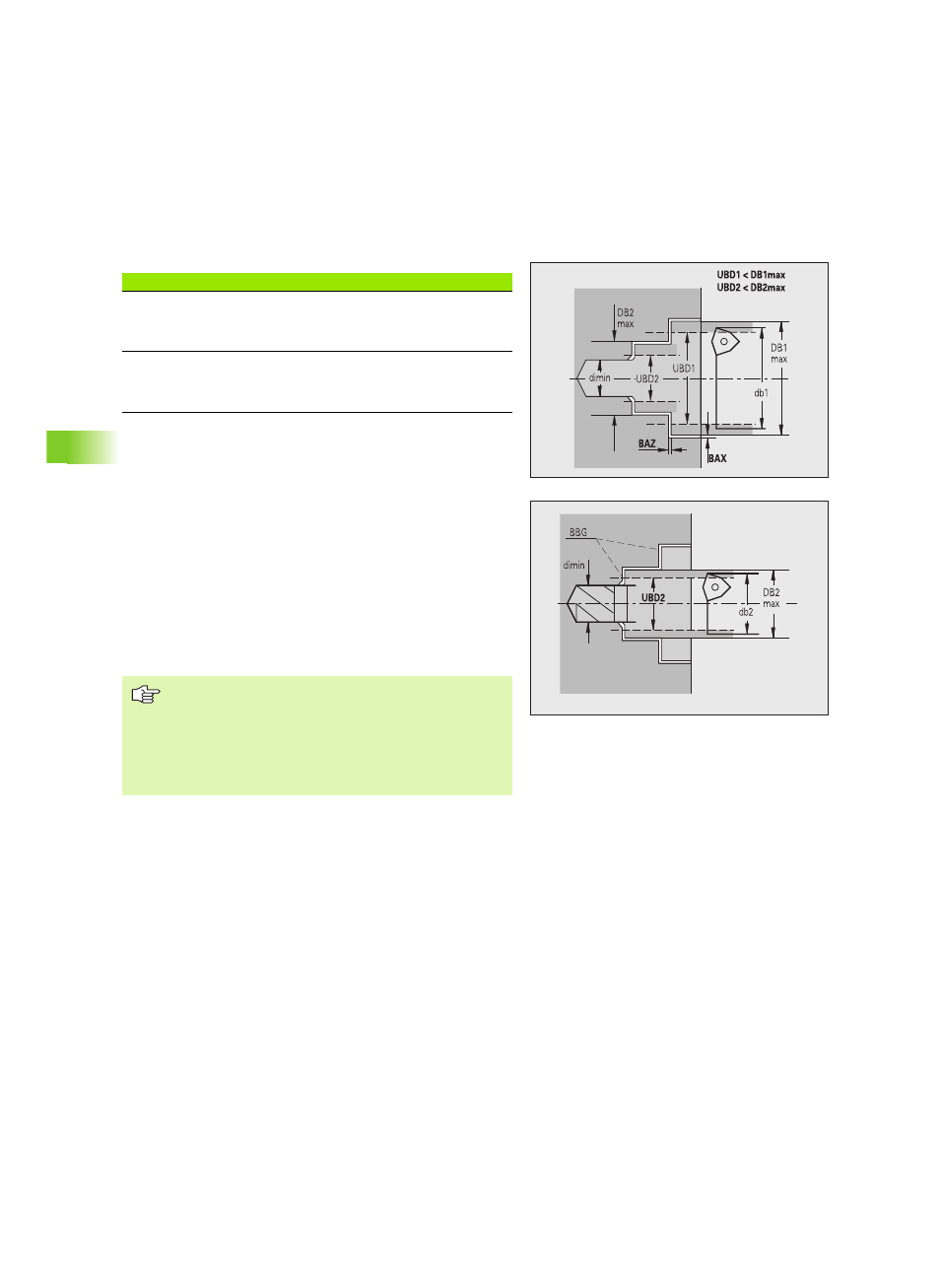

Bezeichnungen in den Bildern:
„ db1, db2: Bohrerdurchmesser
„ DB1max: maximaler Innendurchmesser 1. Bohrstufe
„ DB2max: maximaler Innendurchmesser 2. Bohrstufe
„ dimin: minimaler Innendurchmesser
„ BBG (Bohrbegrenzungselemente): Konturelemente, die von UBD1/
UBD2 geschnitten werden
Werkzeugwahl
1. Bohrgrenzdurchmesser [UBD1]
„ 1. Vorbohrstufe: wenn UBD1 < DB1max
„ Werkzeugwahl: UBD1 <= db1 <= DB1max
2. Bohrgrenzdurchmesser [UBD2]
„ 2. Vorbohrstufe: wenn UBD2 < DB2max
„ Werkzeugwahl: UBD2 <= db2 <= DB2max
„ UBD1/UBD2 haben keine Bedeutung, wenn die
Hauptbearbeitung „zentrisches Vorbohren“ mit der
Subbearbeitung „Fertigbohren“ vereinbart wird (siehe
“Bearbeitungsfolge – Grundlagen” auf Seite 539).
„ Voraussetzung: UBD1 > UBD2
„ UBD2 muss eine folgende Innenbearbeitung mit
Bohrstangen erlauben.
