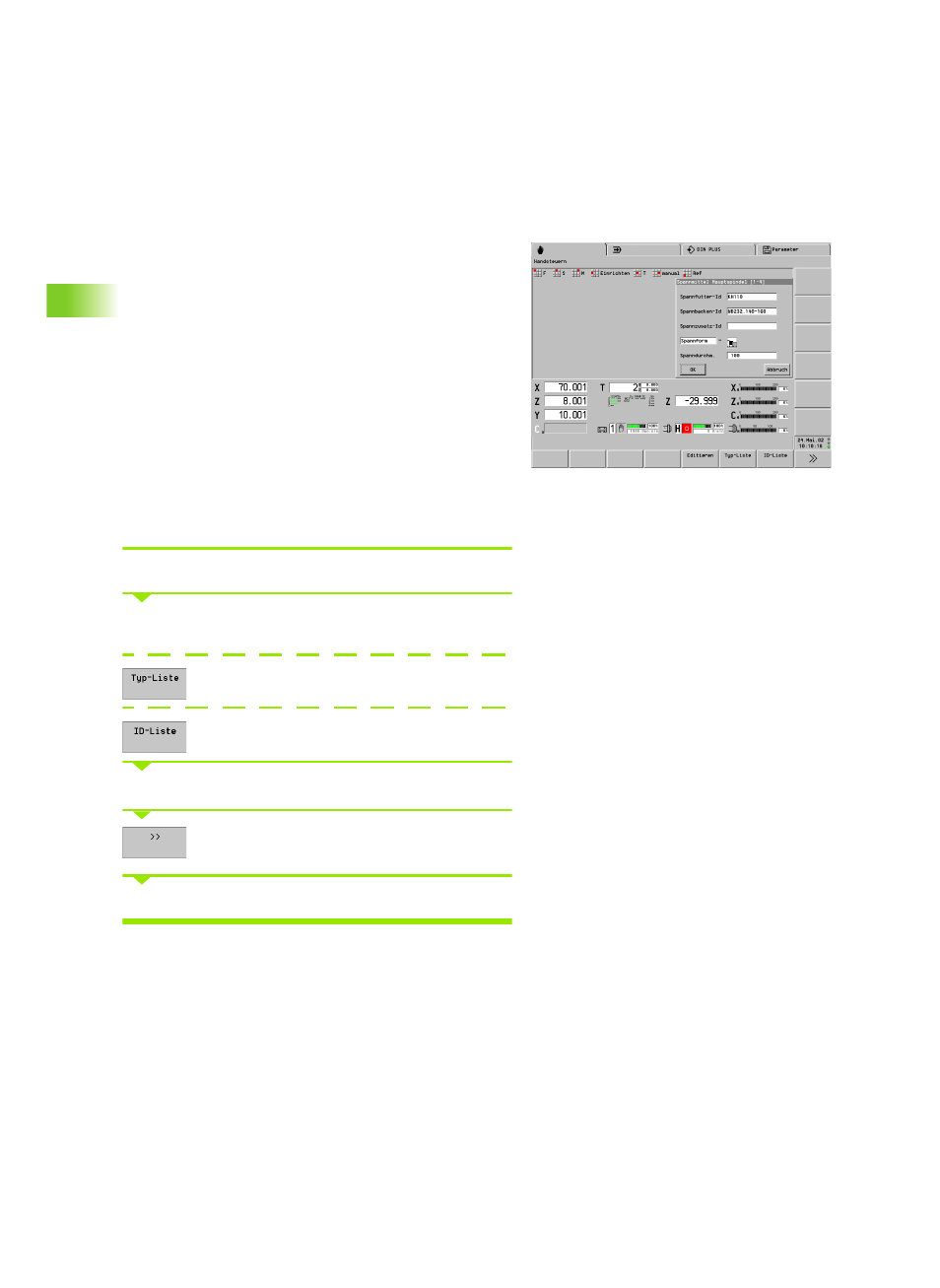

Spannmitteltabelle einrichten
Die Spannmitteltabelle wird von der „mitlaufenden Grafik“
ausgewertet.
Mit „Seite vor/zurück“ schalten Sie zu der Spannmittelbelegung
weiterer Spindeln.
Parameter „Spindel x“ (Hauptspindel, Spindel 1, ..)
„ Spannfutter-Id: Referenz zur Datenbank
„ Spannbacken-Id: Referenz zur Datenbank
„ Spannzusatz-Id: Referenz zur Datenbank
„ Spannform: Innen-/Außenspannen und benutze Spannstufe
festlegen
„ Spanndurchmesser: Durchmesser, mit dem das Werkstück
eingespannt wird. (Durchmesser des Werkstücks beim
Außenspannen; Innendurchmesser beim Innenspannen)
Parameter „Reitstock“
„ Pinolenspitzen-Id: Referenz zur Datenbank
Spannmitteltabelle einrichten
„Einrichten > Spannmittel > Hauptspindel (oder Reitstock)“ wählen
Für Spannfutter, Spannbacken und Spannzusatz: Identnummer der
Spannmittel eingeben
Spannmittel nach Typmaske auflisten
Spannmittel nach Identnummernmaske auflisten
Spannmittel aus der Datenbank auswählen
Spannform: Softkey mehrfach drücken, um
Spannform einzustellen
Spanndurchmesser eingeben
