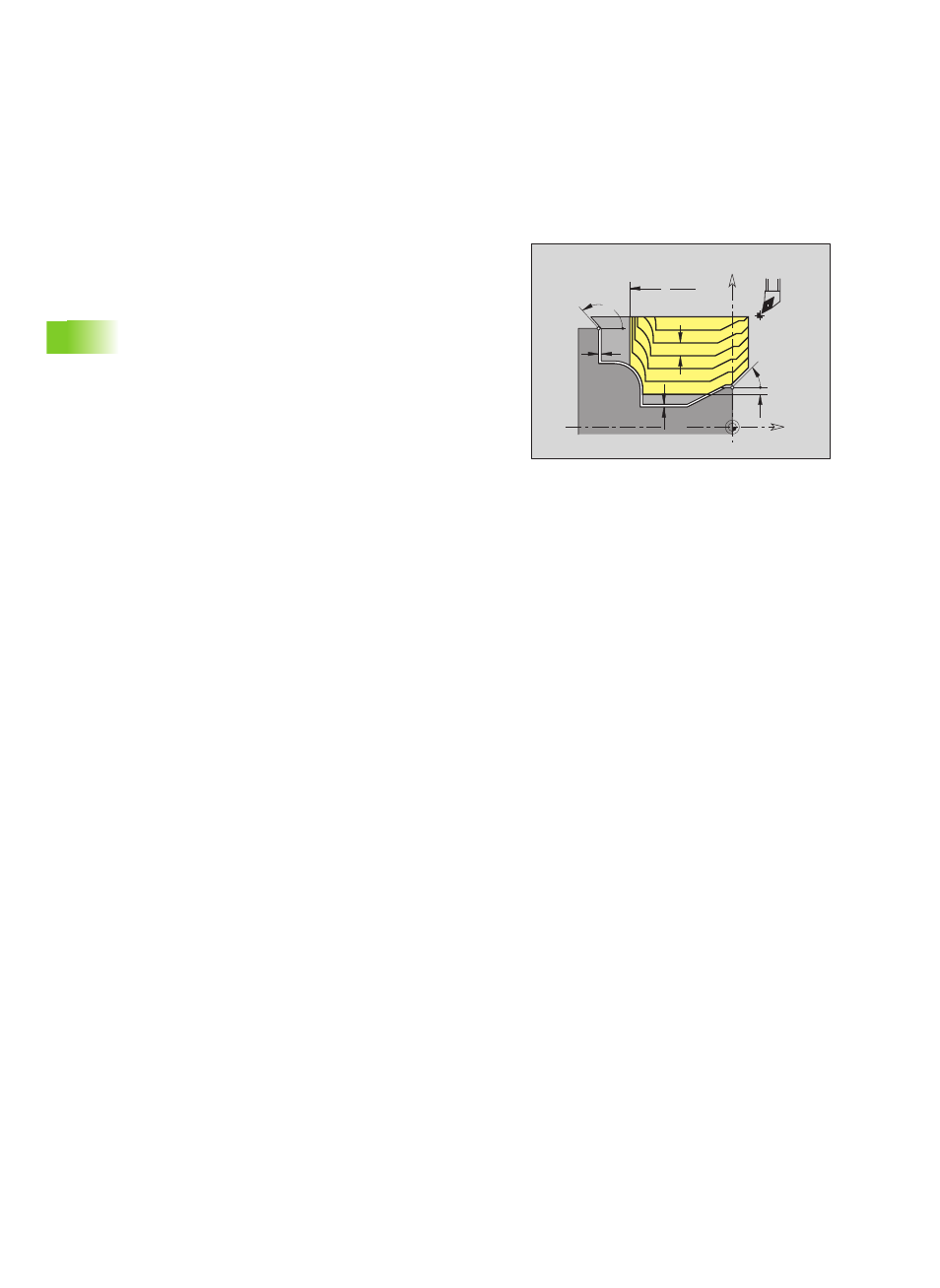

Konturparallel-Schruppen G830
G830 zerspant den durch „NS, NE" beschriebenen Konturbereich
konturparallel von „NS nach NE“. Gegebenenfalls wird die
Zerspanungsfläche in mehrere Bereiche unterteilt (Beispiel: bei
Konturtälern).
W
A
K
P
Z
X
Z I
Ø X
Ø
Parameter
NS Anfang-Satznummer (Beginn des Konturabschnitts)
NE Ende-Satznummer (Ende des Konturabschnitts)
„ NE nicht programmiert: Das Konturelement NS wird in
Konturdefinitionsrichtung bearbeitet.
„ NS=NE programmiert: Das Konturelement NS wird
entgegen Konturdefinitionsrichtung bearbeitet.
P Maximale Zustellung
I Aufmaß in X-Richtung (Durchmessermaß) – (default: 0)
K Aufmaß in Z-Richtung (default: 0)
X Schnittbegrenzung in X-Richtung (Durchmessermaß) –
(default: keine Schnittbegrenzung)
Z Schnittbegrenzung in Z-Richtung (default: keine
Schnittbegrenzung)
A Anfahrwinkel (Bezug: Z-Achse) – (default: 0°/180°; parallel zur
Z-Achse)
W Abfahrwinkel (Bezug: Z-Achse) – (default: 90°/270°;
rechtwinklig zur Z-Achse)
Q Freifahrart bei Zyklusende (default: 0)
„ Q=0: zurück zum Startpunkt (erst X- dann Z-Richtung)
„ Q=1: positioniert vor der fertigen Kontur
„ Q=2: hebt ab auf Sicherheitsabstand und stoppt
V Kennung Anfang/Ende (default: 0)
Eine Fase/Verrundung wird bearbeitet:
„ V=0: am Anfang und am Ende
„ V=1: am Anfang
„ V=2: am Ende
„ V=3: keine Bearbeitung
„ V=4: Fase/Verrundung wird bearbeitet – nicht das
Grundelement (Voraussetzung: Konturabschnitt mit einem
Element)
