HEIDENHAIN CNC PILOT 4290 523
6.14 Int
e
raktiv
e Arbeitsplang
ener
ier
ung (IA
G
)

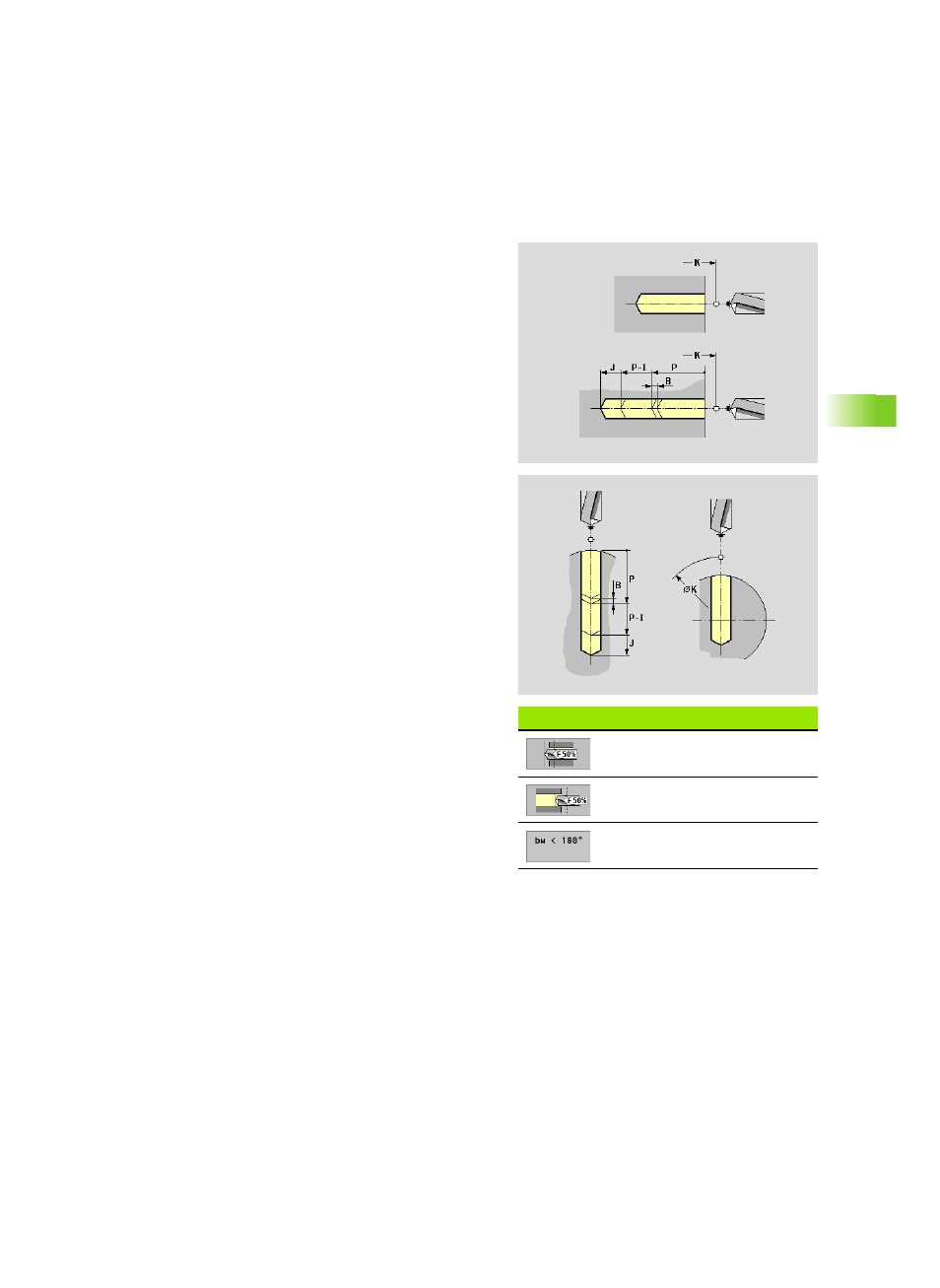

Bohren, Reiben, Tieflochbohren
Die IAG generiert bei den folgenden Bohr-Betriebsarten den Zyklus
G71:
„ Bohren
„ Reiben
„ Bohren und Reiben (Sonderbohren)
Wenn Sie die Parameter für das Tieflochbohren eintragen, generiert
die IAG den Zyklus G74.
Vorschubreduzierung: Sie können beim Anbohren und/oder
Durchbohren eine Vorschubreduzierung von 50 % festlegen. Die
Vorschubreduzierung beim Durchbohren wird abhängig vom
Bohrertyp eingeschaltet:
„ Wendeplattenbohrer und Spiralbohrer mit 180° Bohrwinkel:
Bohrende – 2*Sicherheitsabstand
„ Andere Bohrer: Bohrende – Anschnittlänge – Sicherheitsabstand
(Anschnittlänge=Spitze des Bohrers; Sicherheitsabstand: siehe
“Bohren – Sicherheitsabstände” auf Seite 605 bzw. G47, G147“)
Softkeys „Vorschubreduzierung“
Vorschubreduzierung
„Durchbohren“
Vorschubreduzierung „Anbohren“
Vorschubreduzierung „Anbohren“
bei Bohrwinkel < 180°
Parameter
K Rückzugsebene (default: zurück zur Startposition bzw. auf
Sicherheitsabstand)
D Rückzug (Softkey „Weiter“)
„ im Vorschub
„ im Eilgang
E (Verweilzeit zum) Freischneiden
F50% Vorschubreduzierung – siehe Softkeytabelle
P 1. Bohrtiefe
J Minimale Bohrtiefe
I Tiefenreduzierung (Reduzierwert)
B Abhebemaß (Rückzugsabstand) (default: Rückzug auf
„Anfangspunkt Bohrung“)
