Weitere Informationen:
„ Dialogbox 3: siehe “Multi-Werkzeuge, Standzeitüberwachung” auf
Seite 624
„ siehe “Hinweise zu Werkzeugdaten” auf Seite 626
„ siehe “Werkzeughalter, Werkzeugaufnahme” auf Seite 628
Parameter Dialogbox 2 G S TP

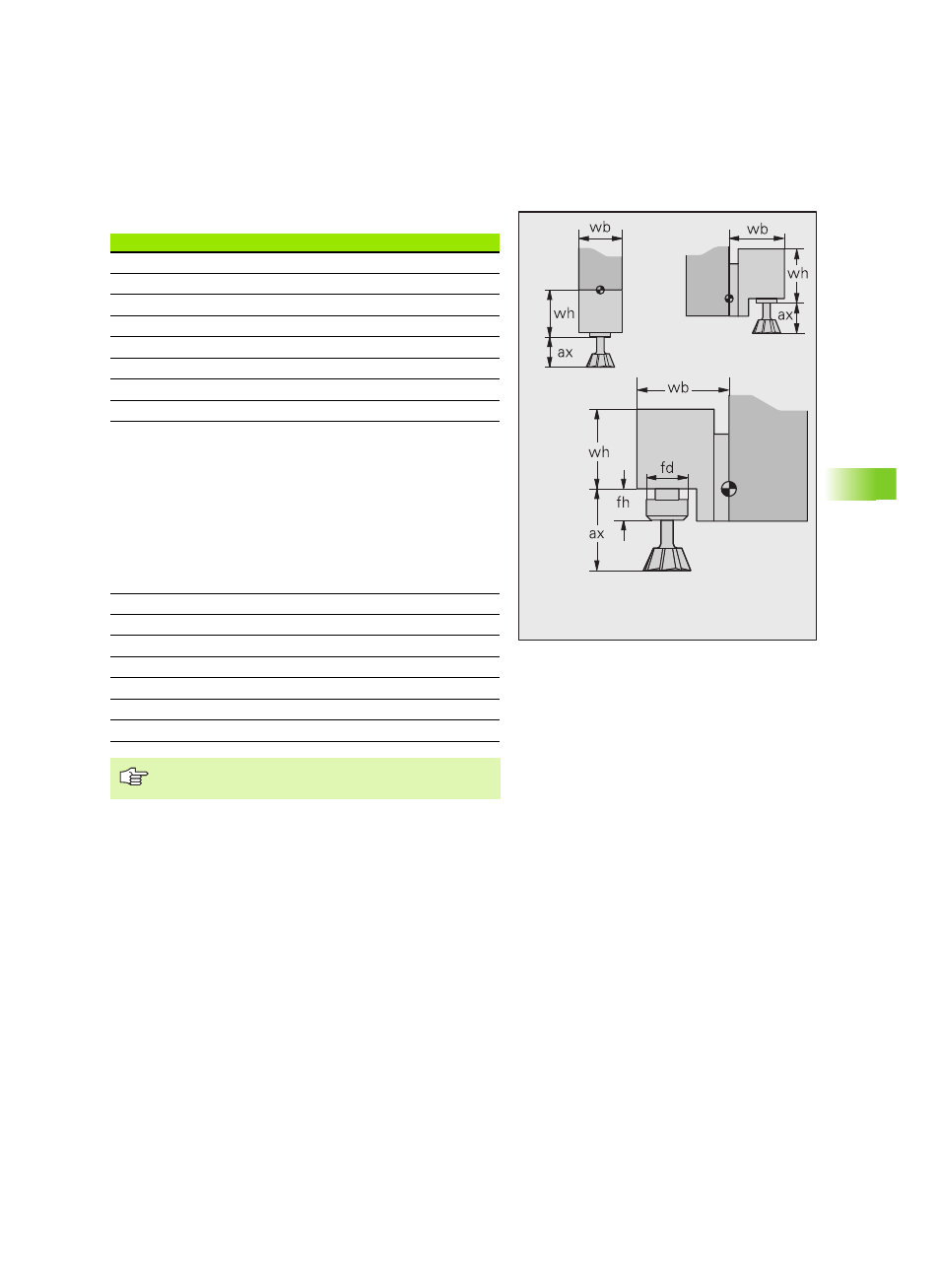

WZ-H. DIN: Typ des Werkzeughalters – • –
WZ-H. Hö (wh): Höhe des Werkzeughalters – • –
WZ-H. Br (wb): Breite des Werkzeughalters – • –
Futt.Dm (fd): Durchmesser des Spannfutters – • –
Futt.Hö (fh): Höhe des Spannfutters – • –
Ausk.lg (ax): Auskraglänge – • –
Steigung (hf): Gewindesteigung • – –
Gangzahl (gb) bei mehrgängigen Gewinden – – –
Verzahnart des Fräsers:
„ 0: undefiniert
„ 1: geraSti (gerade Stirnseite)
„ 2: schrSti (schräg Stirnseite)
„ 3: geraUmf (gerade Umfang)
„ 4: schr Umf (schräg Umfang)
„ 5: gStiUmf (gerade Stirnseite und Umfang)
„ 6: sStiUmf (schräg Stirnseite und Umfang)
„ 7: Sonder-Verzahnart
– – •
Verfügb.: physische Verfügbarkeit – – •
Bildnummer – • –
Schneidstoff – – •
CSP-Korr: Korrekturfaktor Schnittgeschwindigkeit – – •
FDR-Korr: Korrekturfaktor Vorschub – – •
Deep-Korr: Korrekturfaktor Schnitttiefe – – •
Aufnahmetyp • – •
Spannfutter: bei fd=0, fh=0 wird kein Spannfutter
dargestellt
