456
6.9 Hilfsfunktionen

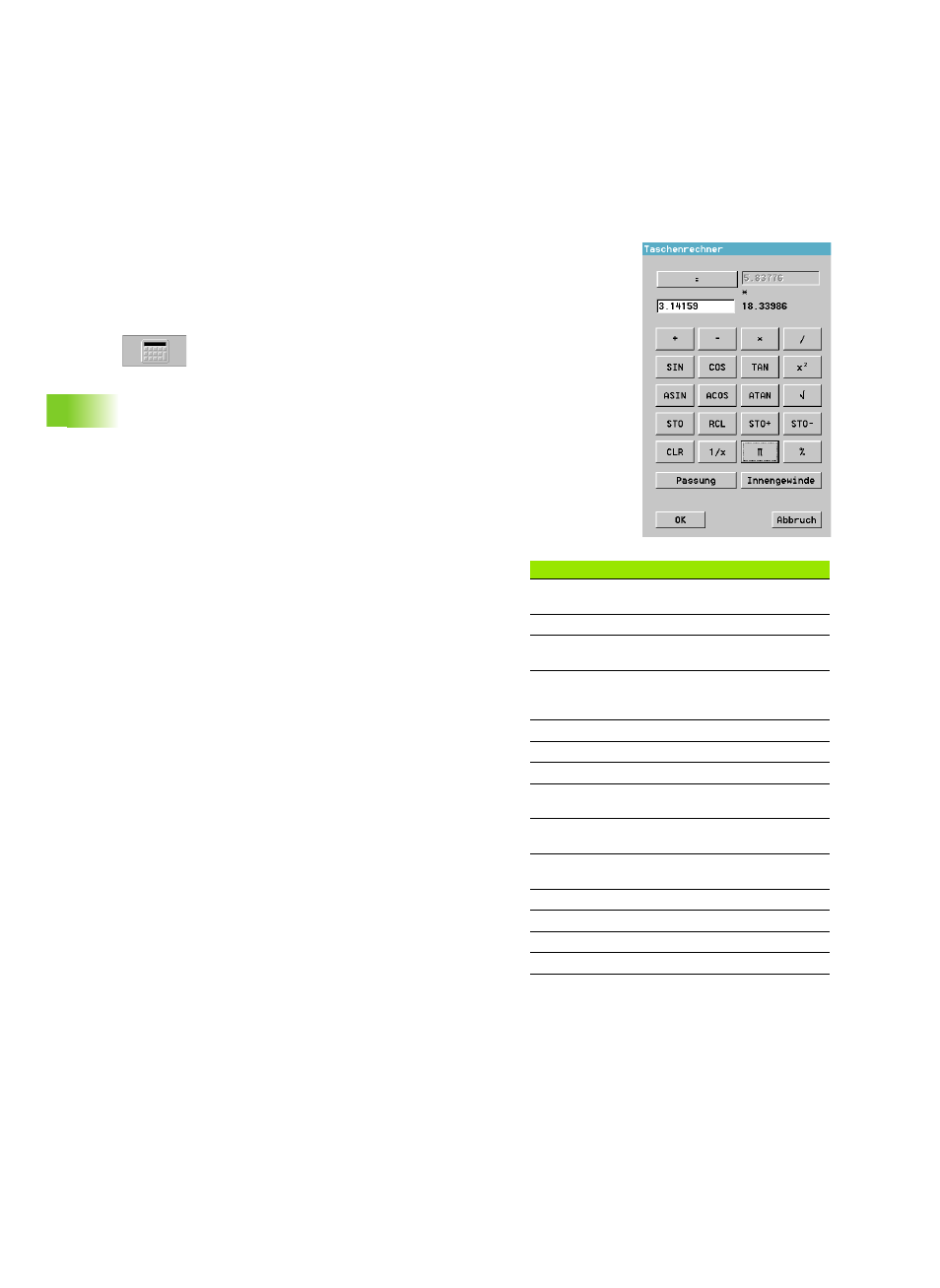

Taschenrechner
Für Standardberechnungen, Berechnung von Passungstoleranzen und
Berechnung des Kernlochdurchmessers bei Innengewinden können
Sie den Taschenrechner einsetzen.
Berechnungen durchführen:
U Cursor auf das Eingabefeld der Dialogbox positionieren
U Taschenrechner aufrufen. Der Wert des
Eingabefeldes wird übernommen.
U Berechnung durchführen
U „OK“ deaktiviert den Taschenrechner mit Werteübernahme
U „Abbruch“ deaktiviert den Taschenrechner ohne Werteübernahme
Bedienungshinweise:
„ Rechenfunktion/Eingabefelder per Cursor-Tasten oder per Maus
anwählen und aktivieren.
„ Die Rechenfunktionen (SIN, Quadrieren, etc.) beziehen sich auf den
„Anzeigewert“.
Anzeigen:
„ Anzeigewert (unterhalb „=“)
„ Gespeicherter Wert (rechts von „=“)
„ Rechenoperation und Zwischenergebnis (rechts neben dem
Anzeigewert)
Passung berechnen (berechnet die mittlere Toleranz für Passungen):
U Nenn-Durchmesser eingeben
U „Passung“ betätigen
U Passungsdaten eingeben (Dialogbox „Passung“)
U „OK“ betätigen. Der Taschenrechner übernimmt die
„Toleranzmitte“ als Anzeigewert.
Kernlochdurchmesser bei Innengewinde berechnen (der
Durchmesser wird aus den Gewindeangaben berechnet):
U „Innengewinde“ betätigen
U Gewindedaten eingeben (Dialogbox „Innengewinde“)
U „OK“ betätigen. Der Taschenrechner errechnet den
Kernlochdurchmesser und übernimmt ihn als Anzeigewert.
Taschenrechnerfunktionen
= Berechnung durchführen; Ergebnis
anzeigen
+,-,*,/ Grundrechenarten
SIN, COS,
TAN Trigonometrische Funktionen
ASIN,
ACOS,
ATAN Trigonometrische Umkehrfunktionen
X² Quadrieren
÷ Wurzel aus
STO Anzeigewert speichern
STO+ Anzeigewert zum Speicherinhalt
addieren
STO– Anzeigewert zum Speicherinhalt
subtrahieren
RCL Speicherinhalt als Anzeigewert
übernehmen
CLR Anzeige löschen
1/X Reziprokwert
p Wert von Pi (3,14159)
n % Prozentrechnung
