6.8 C-A
c
hsk
ont
ur
en

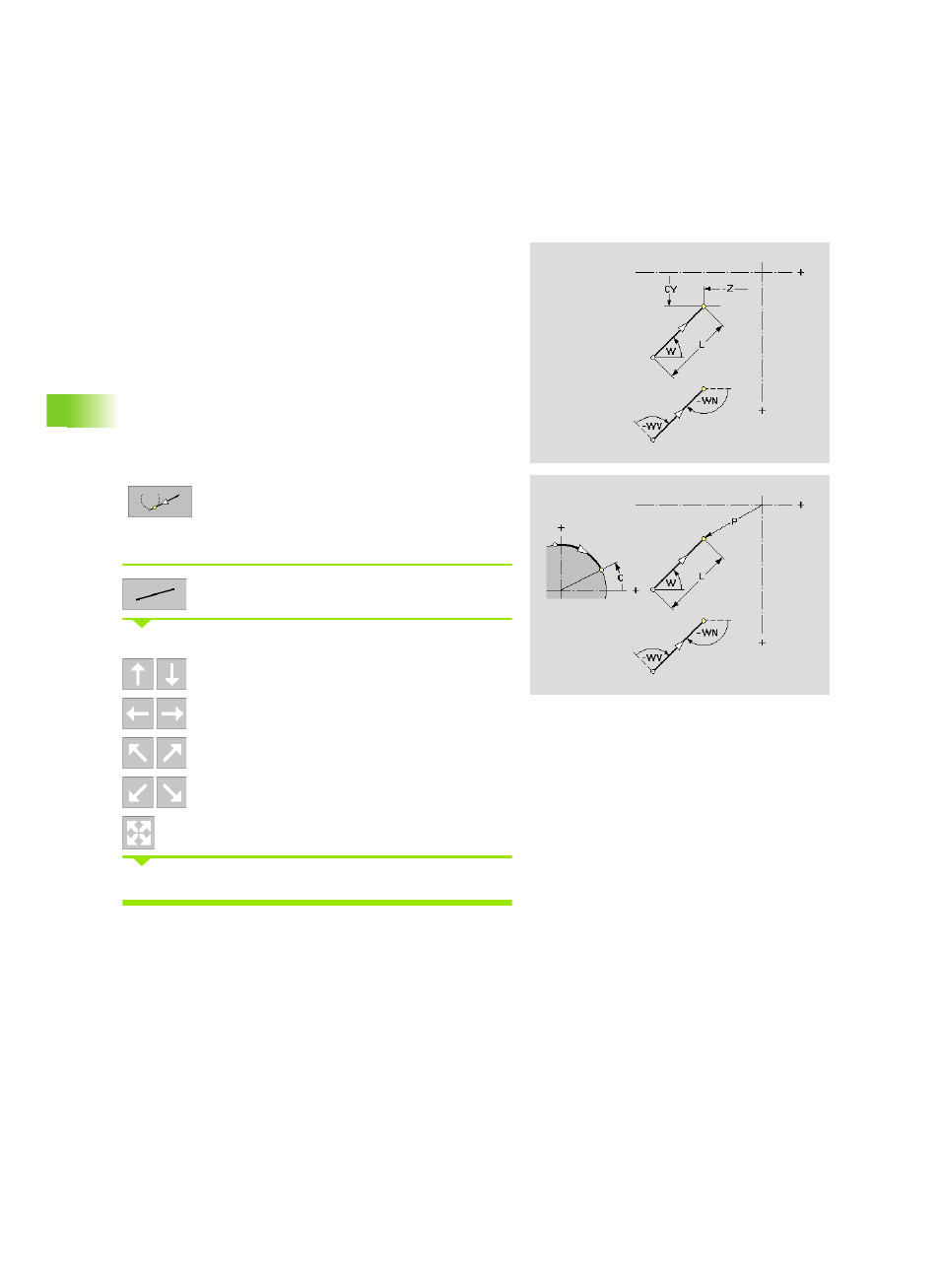

Mantelfläche: Linearelement
Die Funktion definiert ein Linearelement in einer Mantelflächenkontur.
Linearelement definieren:
Streckenmenü aufrufen
Richtung des Linearelements wählen:
Vertikale Strecke
Horizontale Strecke
Strecke im Winkel
Strecke im Winkel
Strecke in beliebiger Richtung
Strecke vermaßen und Übergang zum nächsten Element festlegen.
Parameter
Z Endpunkt der Strecke
P Endpunkt der Strecke – polar
CY Endpunkt der Strecke – Winkel als „Streckenmaß"
C Endpunkt der Strecke – Winkel
W Winkel der Strecke (Bezug: siehe Hilfebild)
WV Winkel gegen den Uhrzeigersinn zum Vorgängerelement.
Bogen als Vorgängerelement: Winkel zur Tangente
WN Winkel gegen den Uhrzeigersinn zum Nachfolgerelement.
Bogen als Nachfolgerelement: Winkel zur Tangente
L Länge des Elements
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
