Regelmäßiges Vieleck Mantelfläche G317-Geo

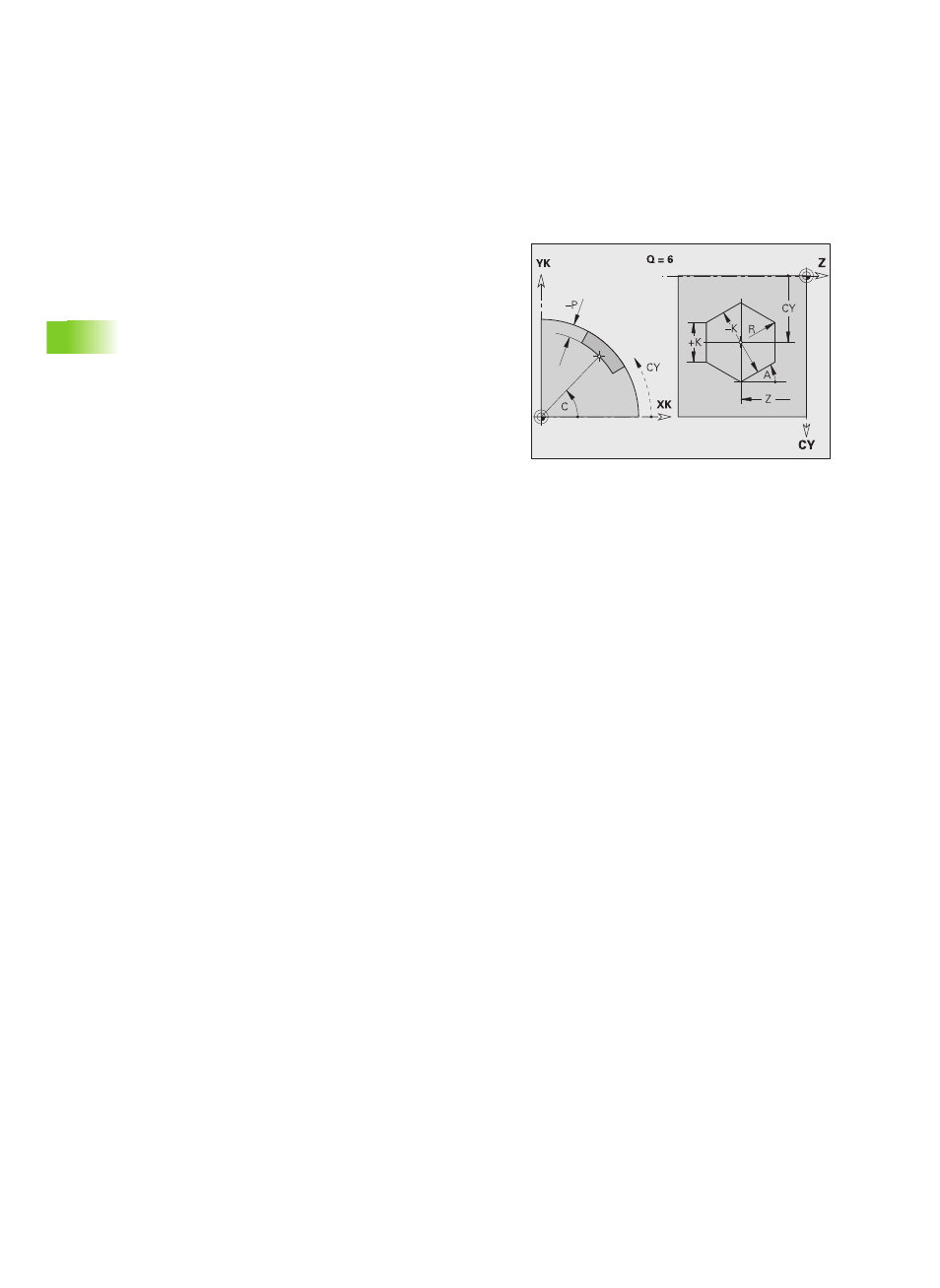

G317 definiert ein Vieleck in einer Mantelflächenkontur.
Parameter
Z Mittelpunkt
C Mittelpunkt (Winkel)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
Q Anzahl der Kanten (Q > 2)
A Winkel zur Z-Achse (default:0°)
K Kantenlänge
„ K>0: Kantenlänge
„ K<0: Innenkreisdurchmesser
R Fase/Verrundung (default: 0°)
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
