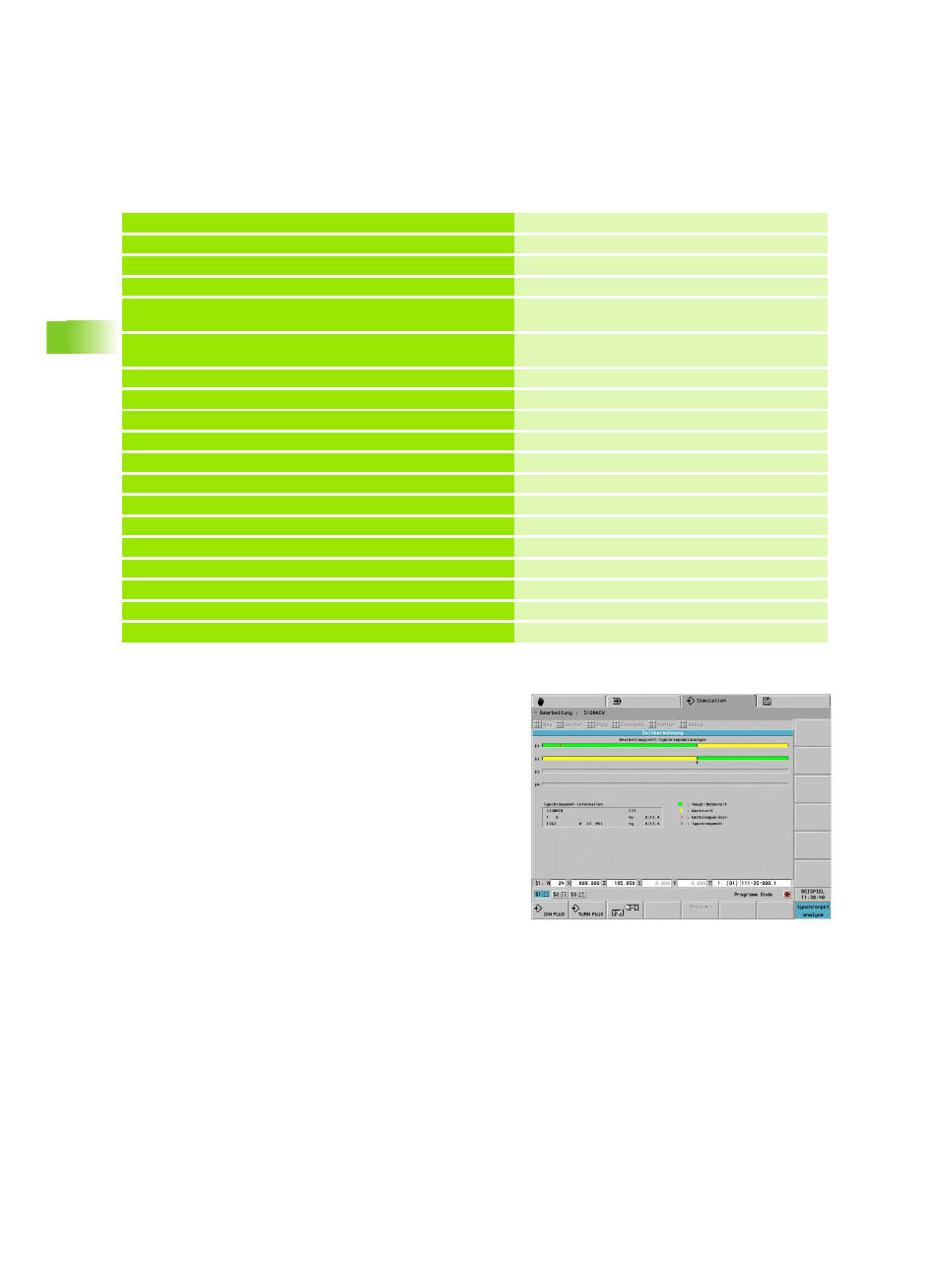

Zwei Schlitten arbeiten nacheinander
Schlitten 1 führt die Schruppbearbeitung durch (N10 bis N20).
Anschließend schlichtet Schlitten 2 die Kontur (N22 bis N34).
N 21 G820 NS3 NE3 P2 I0.5 K0.3 V3
N 22 G47 P3
N 23 G810 NS4 NE6 P4 I0.5 K0.3 Q2
N 24 M109
N 25 G0 X60 Z10
Schlitten 1: Warteposition (gibt
Schnittgeschwindigkeit vor)
ZUORDNUNG $2
Schlitten 2: Einstechen parallel zur
Schruppbearbeitung
N 26 T4
N 27 G95 F0.2
N 28 G0 X32 Z-44
N 29 M108
N 30 G47 P3
N 31 G866 NS7 I0.2
N 32 G0 X32 Z-44
N 33 M109
N 34 G14 Q0
Schlitten 2: Werkzeugwechselpunkt anfahren
$1$2 N 35 M97
Schlitten 1 wartet auf Schlitten 2
$1 N 36 G14 Q0
Schlitten 1: Werkzeugwechselpunkt anfahren
$1$2 N 37 M30
Programmende für Schlitten 1 und 2
ENDE
