HEIDENHAIN CNC PILOT 4290
619
8.1 W
e
rk
z
e
ug-D
a
te
nbank
Weitere Informationen:
Dialogbox 3: siehe “Multi-Werkzeuge, Standzeitüberwachung” auf
Seite 624
siehe “Hinweise zu Werkzeugdaten” auf Seite 626
siehe “Werkzeughalter, Werkzeugaufnahme” auf Seite 628
Parameter Dialogbox 2
G
S
TP

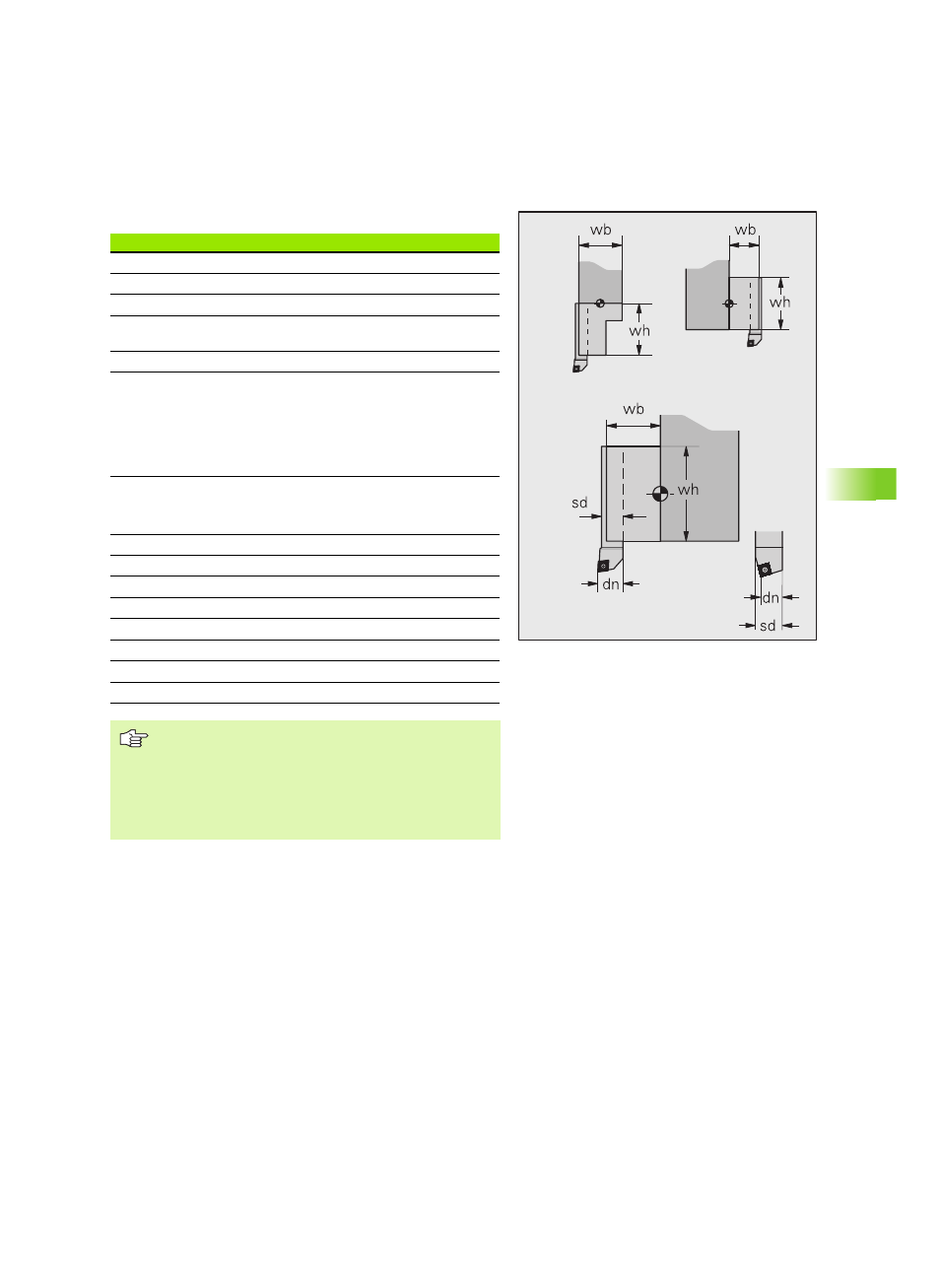

WZ-H. DIN: Typ des Werkzeughalters
–
•
–
WZ-H. Hö (wh): Höhe des Werkzeughalters
–
•
–
WZ-H. Br (wb): Breite des Werkzeughalters
–
•
–
Breite (dn): Werkzeugbreite (Schneidenspitze bis
Schaftrückseite)
–
•
–
Schaftd (sd): Schaftdurchmesser
–
•
–
Ausführ (A)
Gewinde-, Stech-, Abstech-,
Stechdrehwerkzeug: linke oder rechte
Werkzeug-Ausführung
Pilzwerkzeuge mit Werkzeuglage 1..4: linke,
rechte oder neutrale Werkzeug-Ausführung
•
•
•
Ab Software-Version 625 952-05:
Lagewinkel (rw): für gekröpfte Stech- und
Stechdrehwerkzeuge bei Einsatz mit der B-Achse
•
•
•
Steigng: Gewindesteigung
•
–
•
Verfügb.: physische Verfügbarkeit
–
–
•
Bildnummer
–
•
–
Schneidstoff
–
–
•
CSP-Korr: Korrekturfaktor Schnittgeschwindigkeit
–
–
•
FDR-Korr: Korrekturfaktor Vorschub
–
–
•
Deep-Korr: Korrekturfaktor Schnitttiefe
–
–
•
Aufnahmetyp
•
–
•
„Ausführung“ definiert, ob der Werkzeug-Bezugspunkt
auf der rechten oder linken Schneidenseite liegt.
Bei neutralen Pilzwerkzeugen liegt der Werkzeug-
Bezugspunkt auf der linken Schneidenseite.
Ab Software-Version 625 952-05: Der Stechvorgang bei
gekröpften Stech- und Stechdrehwerkzeuge muss
immer rechtwinklig zu einer der Hauptachsen erfolgen.
