Seite 383
HEIDENHAIN CNC PILOT 4290
383
5.5 3D-Ansic
ht

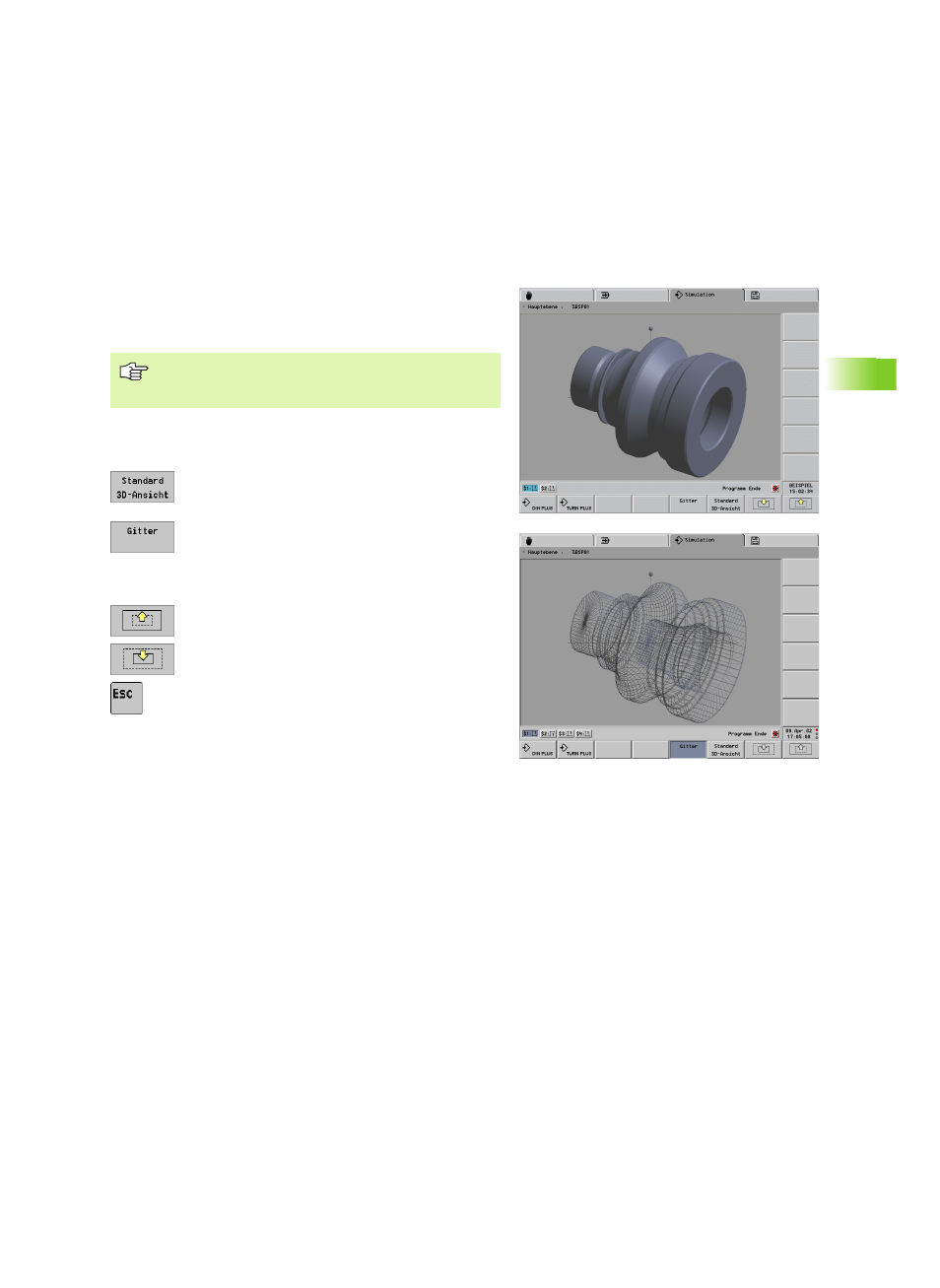

5.5 3D-Ansicht
3D-Darstellung beeinflussen
In der 3D-Ansicht zeigt der CNC PILOT das Werkstück entsprechend
dem simulierten Fertigungszustand an. Wenn Sie die 3D-Darstellung
vom Hauptmenü oder von der Kontur-Simulation aus aufrufen, wird
das Fertigteil dargestellt.
3D-Darstellung aufrufen:
U
„3D-Ansicht“ oder„Kontur > „3D-Ansicht“ wählen
U
Darstellung als „Volumenmodell“ in der
Standardansicht (nicht gedreht, nicht vergrößert/
verkleinert)
U
Darstellung als „Gittermodell“
Werkstück drehen:
U
Cursortasten, Plus- oder Minus-Taste drücken
Darstellung vergrößern:
U
Softkey oder „Seite vor“ drücken
Darstellung verkleinern:
U
Softkey oder „Seite zurück“ drücken
3D-Ansicht verlassen:
U
ESC-Taste drücken
Die 3D-Ansicht berücksichtigt die per Drehbearbeitung
erzeugten Konturen, aber keine C-, Y- oder B-
Achsbearbeitungen.
