428
6.8 C-A
c
hsk
ont
ur
en

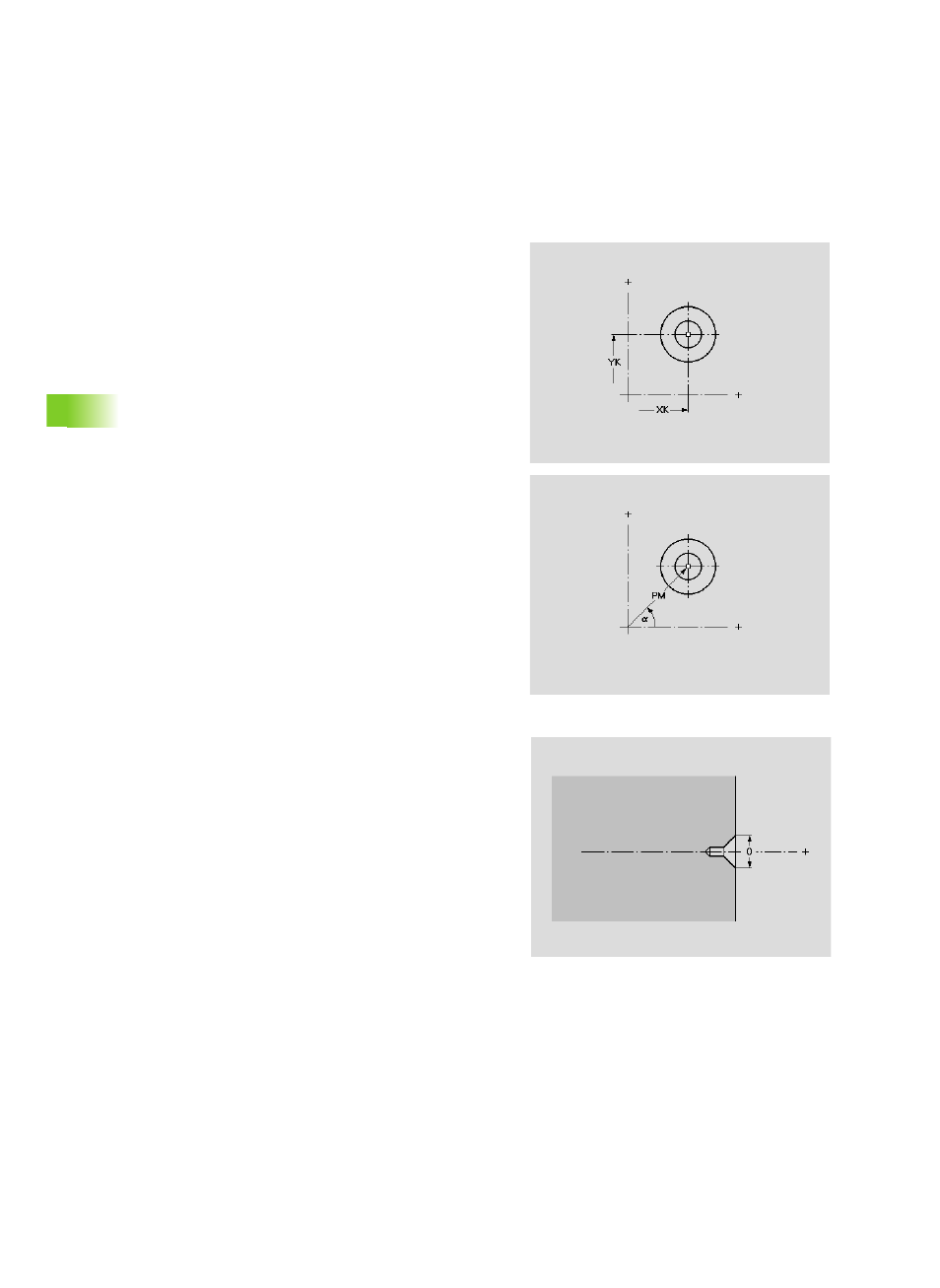

Stirn- oder Rückseite: Einzelbohrung
Die Funktion definiert eine Einzelbohrung auf der Stirn-/Rückseite, die
folgende Elemente enthalten kann:
Zentrierung
Kernbohrung
Senkung
Gewinde
Zentrierung Stirn-/Rückseitenkontur
Parameter Bezugspunkt der Bohrung
XK
Bohrungsmittelpunkt in kartesischen Koordinaten
YK
Bohrungsmittelpunkt in kartesischen Koordinaten
a
Bohrungsmittelpunkt in Polarkoordinaten (Bezug Winkel:
positive XK-Achse)
PM
Bohrungsmittelpunkt in Polarkoordinaten
Parameter Zentrierung
Q
Zentrierdurchmesser
