HEIDENHAIN CNC PILOT 4290 95
3.5 A
u
to
matikbetr
ieb

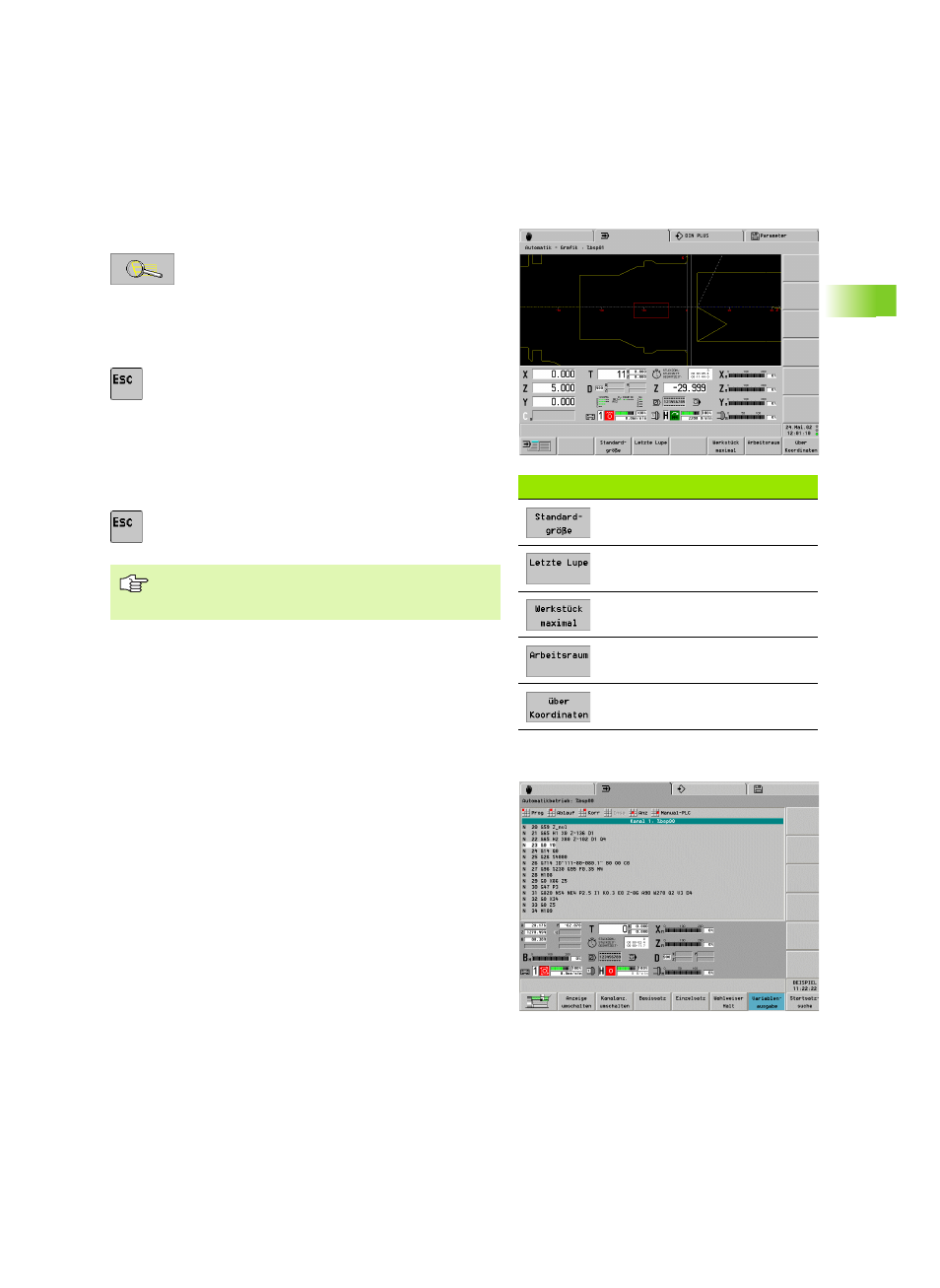

Vergrößern, Verkleinern, Bildausschnitt einstellen
Lupen-Einstellung per Tastatur:
U „Lupe“ aktivieren. Ein „rotes Rechteck“
kennzeichnet den neuen Bildausschnitt.
U Bildausschnitt einstellen:
„ Vergrößern: „Seite vor“
„ Verkleinern: „Seite zurück“
„ Verschieben: Cursortasten
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt
Lupen-Einstellung per Touchpad:
U Cursor auf einer Ecke des Bildausschnitts positionieren
U Bei gedrückter linker Maustaste Cursor auf die gegenüberliegende
Ecke des Bildausschnitts ziehen
U Rechte Maustaste: zurück zur Standardgröße
U Lupe verlassen. Der neue Bildausschnitt wird
dargestellt.
Standard-Einstellungen nehmen Sie per Softkey vor (siehe Tabelle).
Die Einstellung „über Koordinaten“ (Simulationsfenster und Position
des Werkstück-Nullpunkts) bezieht sich auf den angewählten
Schlitten.
Mechatronischer Reitstock
Eine verfahrbare Gegenspindel kann als mechatronischer Reitstock
verwendet werden, wenn der Maschinenhersteller die Maschine für
diese Funktion vorbereitet.
Ist das der Fall, starten Sie den Pinolen-Betrieb mit dem Menüpunkt
„Manual-PLC“. Voraussetzung dafür ist, dass der Automatikbetrieb
mit ZyklusStopp angehalten wurde oder ein M0/M01 im NC-
Programm ein Zyklus-Stopp ausgelöst hat.
Softkeys „grafische Anzeige“
Letzte Einstellung „Werkstück
maximal“ oder „Arbeitsraum“
Hebt die letzte Vergrößerung auf
Werkstück in der größtmöglichen
Darstellung darstellen
Arbeitsraum, inclusive Werkzeug-
Wechselpunkt darstellen
Simulationsfensters und Position
Werkstück-Nullpunkt einstellen
Stellen Sie nach einer starken Vergrößerung „Werkstück
maximal“ oder „Arbeitsraum“ ein, um dann einen neuen
Bildausschnitt zu wählen.
