Bearbeitungsattribut „Trennpunkt“
Das Attribut definiert eine Position auf der Kontur als „Trennpunkt“.
Trennpunkte werden für die Wellenbearbeitung oder Bearbeitung in
mehreren Aufspannungen verwendet.

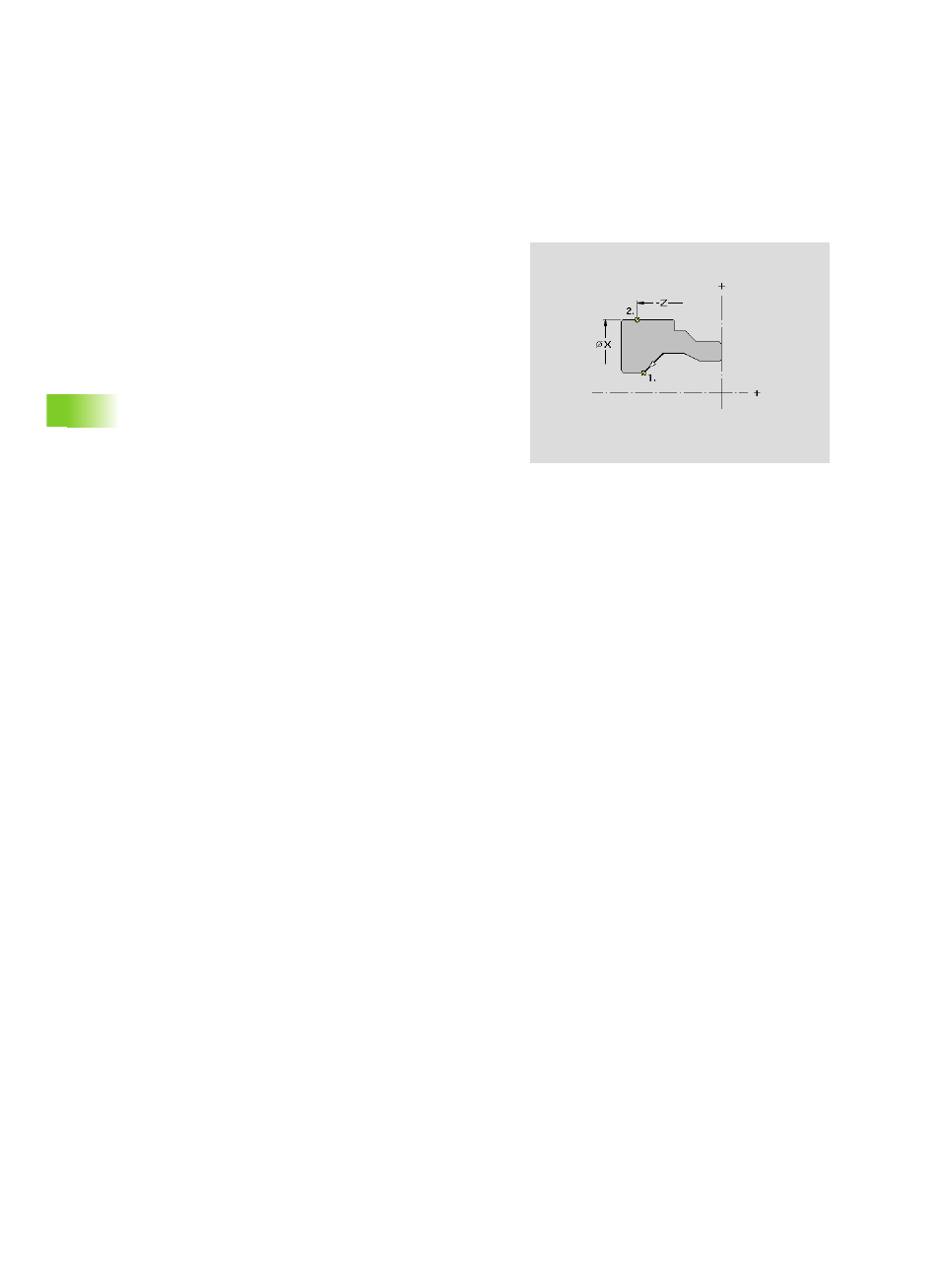

„Trennpunkt“ zuordnen:
U „Attribute > Trennpunkt“ im Fertigteilmenü wählen
U Konturelement selektieren. TURN PLUS öffnet die Dialogbox
„Trennpunkt“.
U Genaue Position des Trennpunkts definieren (Endpunkt des
Elements oder Position auf dem Element). Alternativ löschen sie
einen defineirten Trennpunkt.
Attribut „nicht bearbeiten“
Das Attribut „nicht bearbeiten“ wird von der AAG ausgewertet. Die
Auswirkung ist von der Bearbeitungsart abhängig:
„ Schruppen: Das Attribut wird nur bei dem ersten/letzten Element
einer Innen-/Außenkontur ausgewertet. Formelemente werden
nicht bearbeitet.
„ Schlichten: Markierte Elemente werden nicht geschlichtet.
„ Vorbohren: Das Attribut wird nicht beachtet.
„ Einstechen: Markierte Einstiche werden nicht bearbeitet.
„ Gewindebearbeitung: Markierte Gewindeelemente werden nicht
geschlichtet und das Gewinde wird nicht geschnitten.
„ Zentrisches Bohren: Markierte Bohrungen (Formelemente)
werden nicht gebohrt.
„ Bohren: Markierte Bohrungen der C-/Y-Bearbeitung werden nicht
bearbeitet.
„ Fräsen: Markierte Fräskonturen der C-/Y-Bearbeitung werden nicht
bearbeitet.
Parameter
Position
„ Löschen: Löscht bestehenden Trennpunkt. Die Teilung des
Konturelements bleibt bestehen.
„ 1. im Zielpunkt: Trennpunkt ist der Endpunkt des Elements
„ 2. auf Element: Trennpunkt liegt auf dem Element
X X-Position des Trennpunkts
Z Z-Position des Trennpunkts
