368
5.1 Die Betr
iebsar
t Simulation

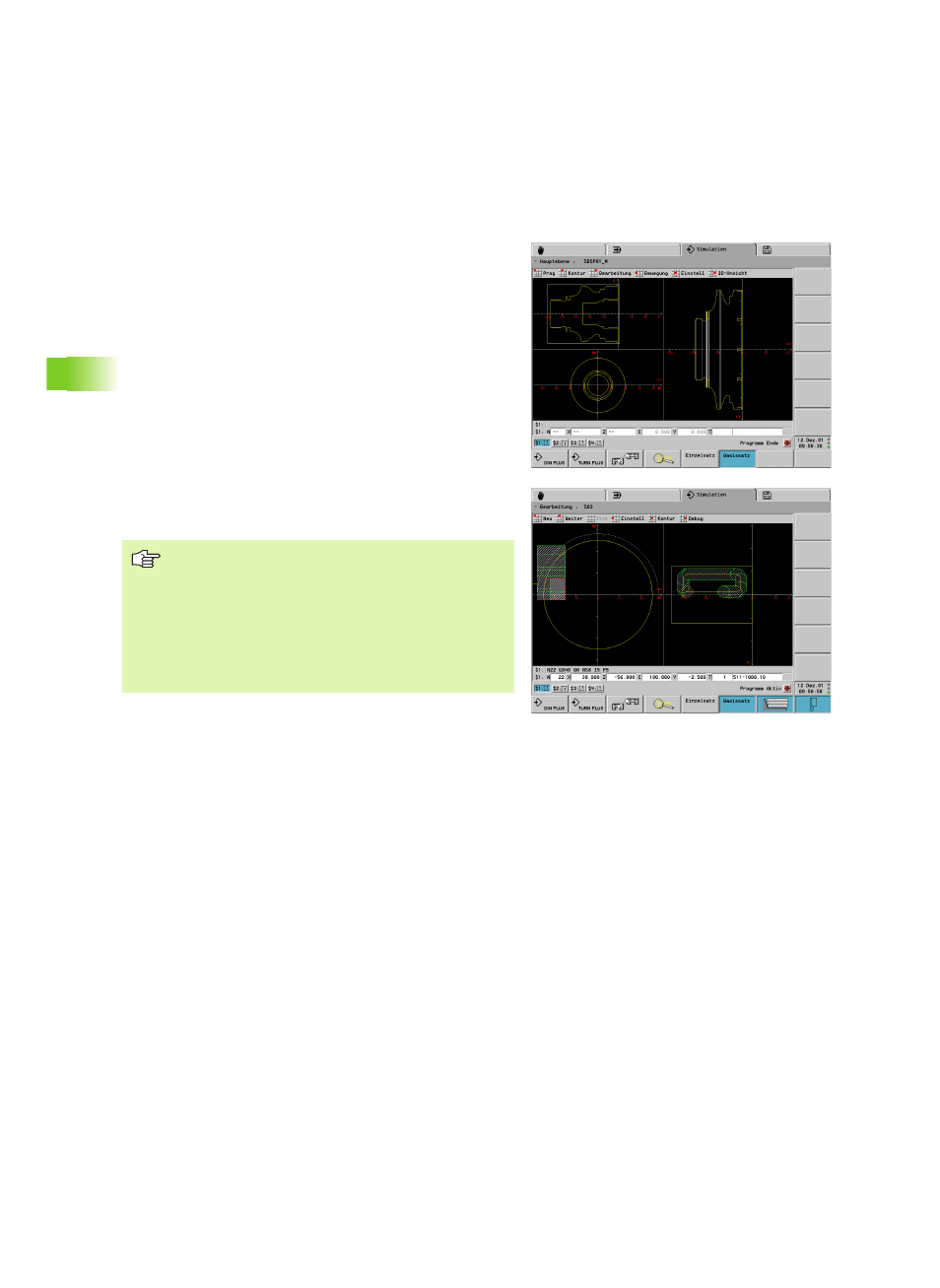

Simulationsfenster
Mit den im Folgenden beschriebenen Simulationsfenstern
kontrollieren Sie außer der Drehbearbeitung auch die Bohr- und
Fräsoperationen.
„ Drehfenster: Die Drehkontur wird im XZ-Koordinatensystem
dargestellt.
„ Stirnfenster: Die Kontur- und Verfahrweg-Darstellung erfolgt in der
XY-Ebene unter Berücksichtigung der Spindelposition. Die
Spindelposition 0° befindet sich auf der positiven X-Achse
(Bezeichnung: „XK“).
„ Mantelfenster: Die Kontur- und Verfahrweg-Darstellung orientiert
sich an der Position auf der „Mantelabwicklung“ (Bezeichnung: CY)
und den Z-Koordinaten. Konturen der Mantelfläche werden „an der
Werkstückoberfläche“ gezeichnet. (Im Grafikfenster des DIN PLUS
Editors werden Konturen der Mantelfläche „am Fräsgrund“
gezeichnet.)
„ Seitenansicht (YZ): Die Kontur- und Verfahrweg-Darstellung erfolgt
in der YZ-Ebene. Dabei werden ausschließlich die Y- und Z-
Koordinaten, nicht die Spindelposition, berücksichtigt (siehe Bild
unten).
„ Stirn- und Mantelfenster arbeiten mit „fester“
Spindelposition. Wenn die Drehmaschine das
Werkstück dreht, bewegt die Simulation das Werkzeug.
„ Das „Mantelfenster“ und die „Seitenansicht (YZ)“
werden alternativ dargestellt.
„ Das Mantelfenster ist für die Simulation von Bohr- und
Fräsbearbeitungen mit der C-Achse geeignet.
„ Die Seitenansicht ist für die Simulation der Y-Achse und
für Bearbeitungen auf geschwenkten Ebenen geeignet.
