6.9 Hilfsfunktionen

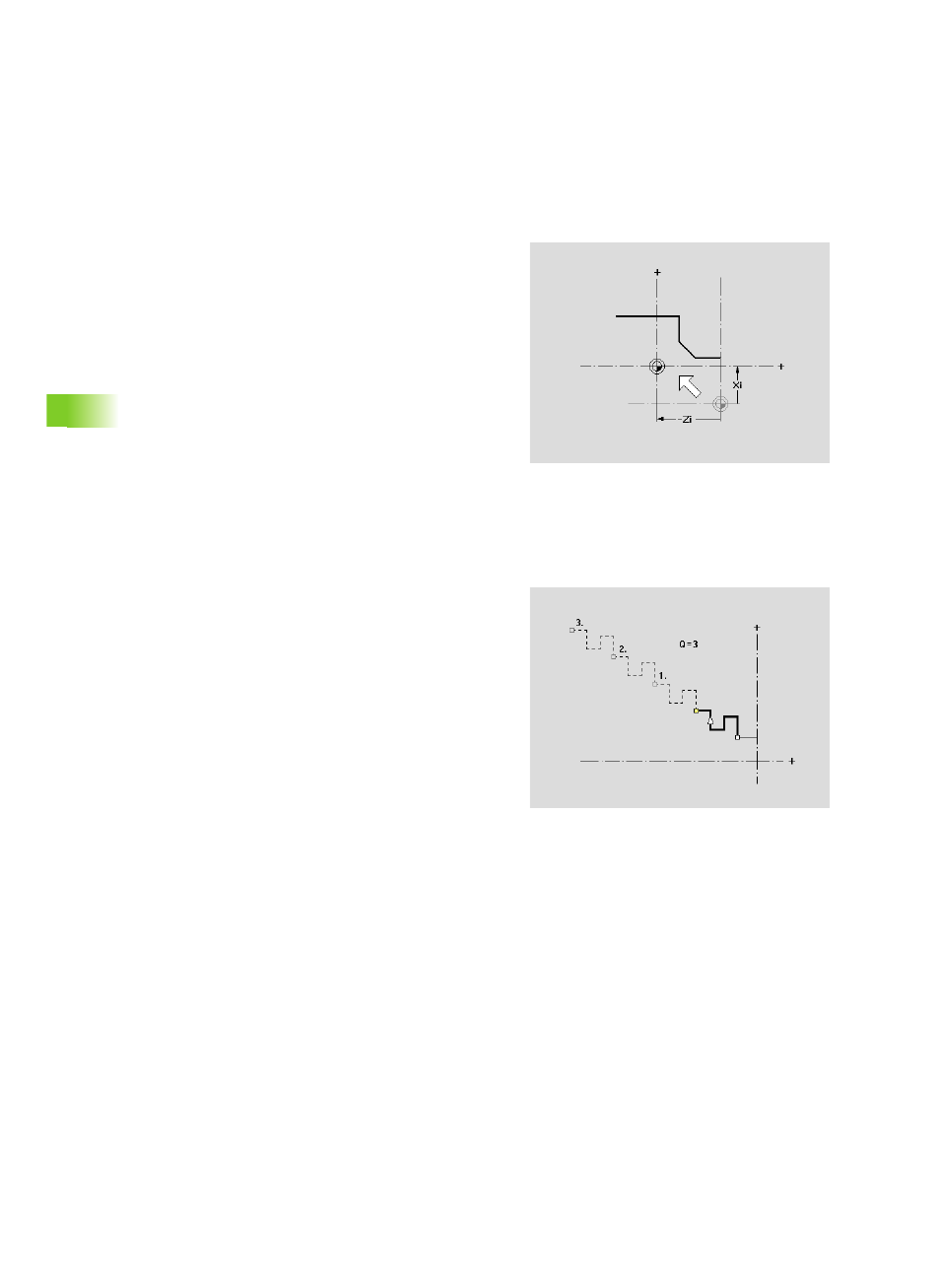

Nullpunkt verschieben
Beispiel: Wenn das Werkstück von unterschiedlichen Seiten vermaßt
ist, beschreiben Sie zuerst die von der rechten Seite bemaßten
Konturelemente, verschieben Sie den Nullpunkt und geben dann die
von der linken Seite vermaßten Konturelemente ein.
Nullpunkt-Verschiebung aktivieren:
U „Nullpunkt > Verschieben“ im Fertigteilmenü wählen. TURN PLUS
öffnet die Dialogbox „Nullpunkt verschieben“.
U Nullpunkt-Verschiebung eingeben. TURN PLUS verschiebt die
bisher definierte Kontur.
Nullpunkt-Verschiebung deaktivieren:
U „Nullpunkt > rücksetzen“ im Fertigteilmenü wählen. TURN PLUS
setzt den Nullpunkt des Koordinatensystems auf die ursprüngliche
Position zurück.
Konturabschnitt linear duplizieren
Mit dieser Funktion definieren Sie einen Konturabschnitt und
„hängen“ ihn n-mal an die bestehende Kontur an.
U „Duplizieren > Reihe > linear“ im Fertigteilmenü wählen. TURN
PLUS markiert das letzte Element.
U Konturabschnitt selektieren (Sie können nur die zuletzt
eingegebenen Konturelemente selektieren).
U TURN PLUS öffnet die Dialogbox „in Reihe linear vervielfältigen“.
Geben Sie die Anzahl ein.
U TURN PLUS erweitert die Kontur
Parameter
Xi Zielpunkt – Betrag, um den der Nullpunkt verschoben wird
Zi Zielpunkt – Betrag, um den der Nullpunkt verschoben wird
Parameter
Q Anzahl (der Konturabschnitt wird Q-mal dupliziert)
