4.13 Einf
ac
he Linear
- und Zir
k
ularbew
e
gung
en

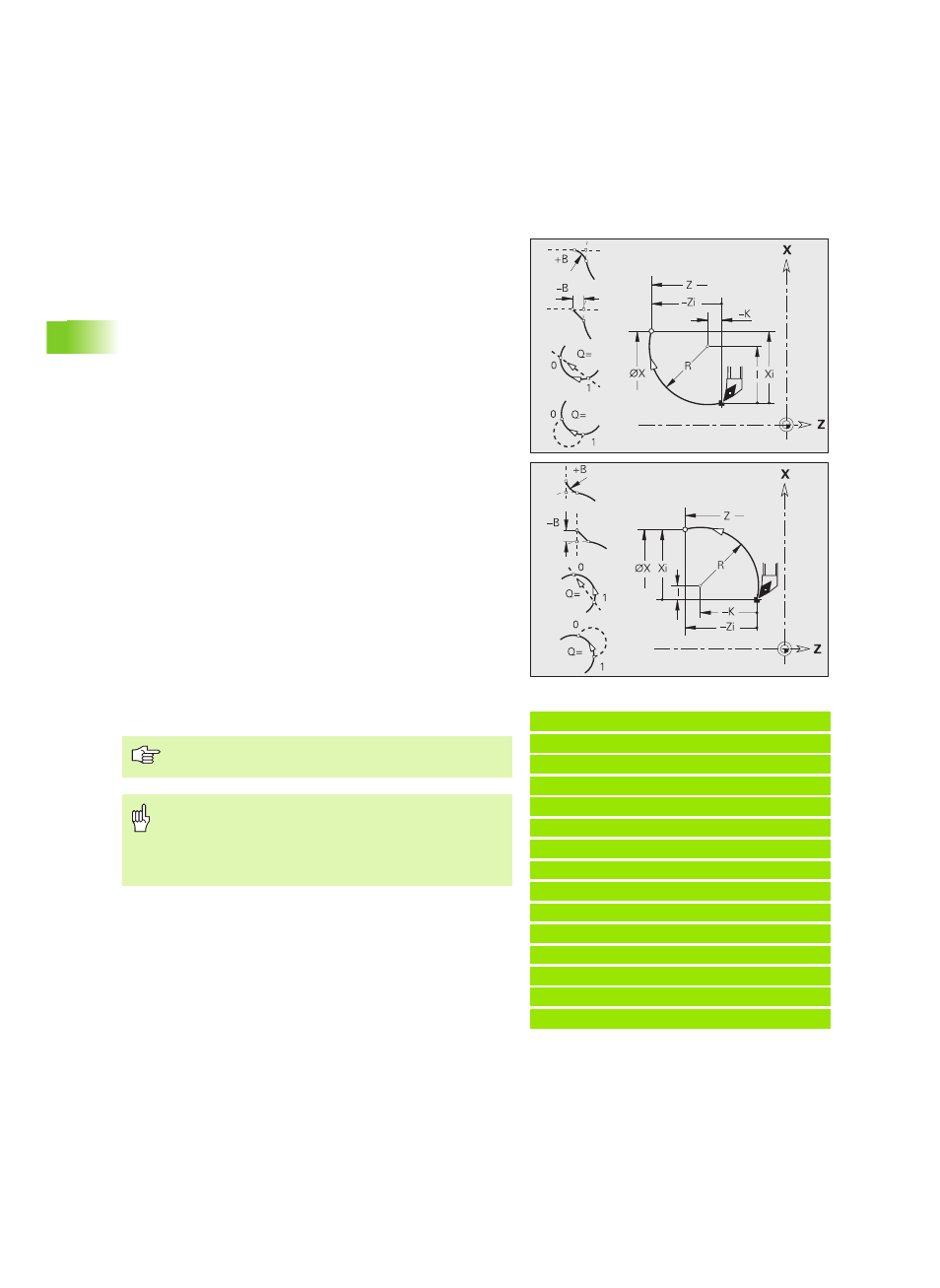

Zirkularbewegung G2/G3
G2/G3 verfährt zirkular im Vorschub zum „Endpunkt". Die
Mittelpunktvermaßung erfolgt inkremental. Drehrichtung (siehe
Hilfebild):
„ G2: im Uhrzeigersinn
„ G3: im Gegen-Uhrzeigersinn
Beispiel: G2, G3
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X15 B-0.5 E0.05
N6 G1 Z-25 B0
N7 G2 X45 Z-32 R36 B2
N8 G1 A0
N9 G2 X80 Z-80 R20 B5
N10 G1 Z-95 B0
N11 G3 X80 Z-135 R40 B0
N12 G1 Z-140
N13 G1 X82 G40
. . .
Parameter
X Endpunkt (Durchmessermaß)
Z Endpunkt
R Radius (0 < R <= 200 000 mm)
I Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt;
Radiusmaß)
K Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt)
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
Achtung Kollisionsgefahr!
Werden die Adressparameter mit „V-Variablen“
berechnet, findet nur eine eingeschränkte Überprüfung
statt. Stellen Sie sicher, dass die Variablenwerte einen
Kreisbogen ergeben.
