HEIDENHAIN CNC PILOT 4290
421
6.7 Über
lag
e
rungselement
e

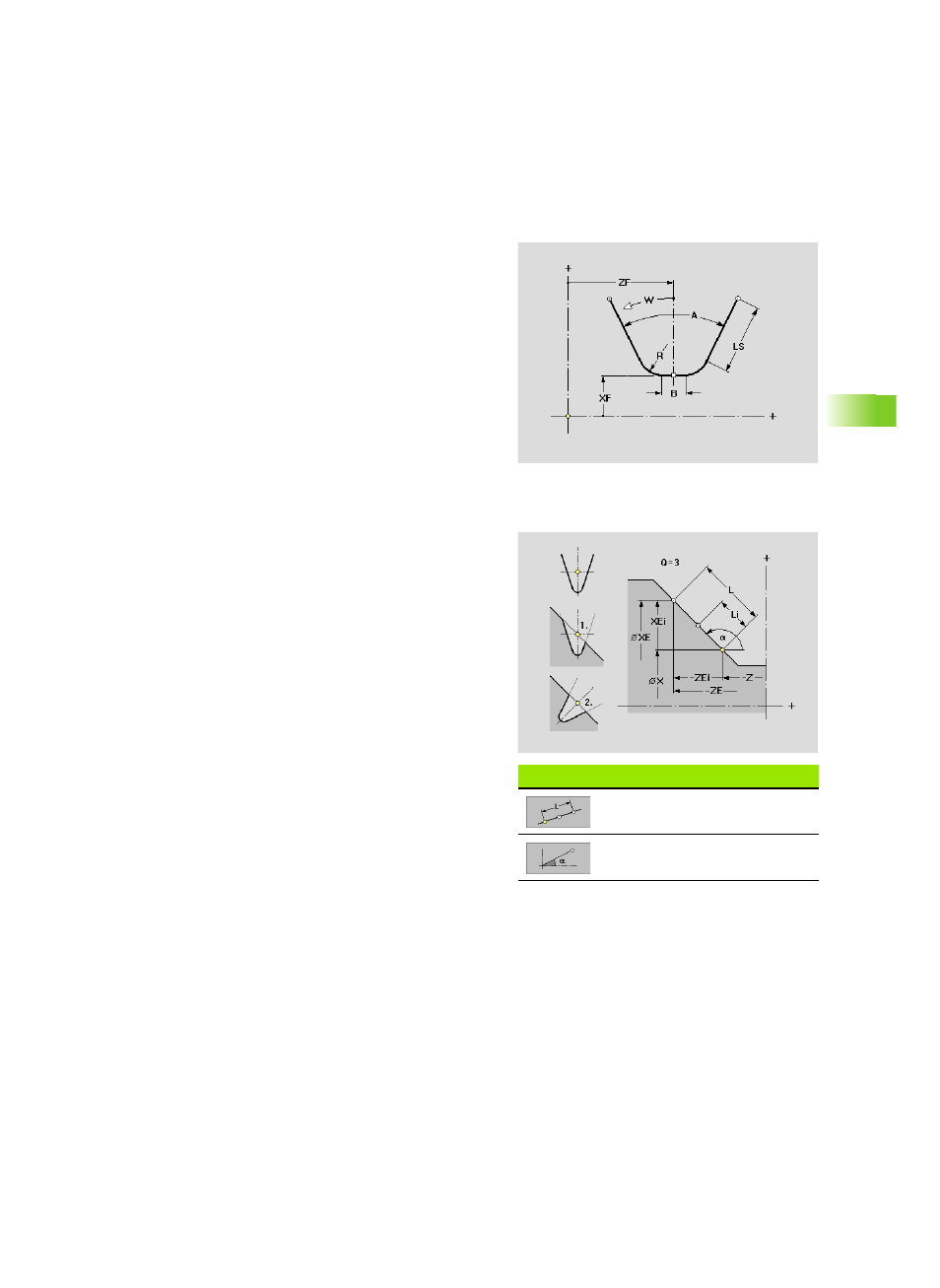

Ponton
Bezugspunkt: Mitte des Grundelements
Lineare Überlagerung
Parameter
XF
Verschiebung des Bezugpunktes
ZF
Verschiebung des Bezugpunktes
R
R>0: Verrundungsradius
R=0: keine Verrundung
A
Öffnungswinkel
LS
Länge der Keilseiten (überstehende Elementteile werden an
den Überlagerungspunkten gekappt)
B
Breite des Grundelements
W
Drehwinkel: die Überlagerungskontur wird um den
„Drehwinkel“ gedreht
Softkeys „Lineare Überlagerung“
Länge (statt Endpunkt) angeben
Winkel angeben
Parameter
X
Startpunkt, Position des ersten Überlagerungselements
Z
Startpunkt, Position des ersten Überlagerungselements
Lage (siehe Hilfebild)
1: Originallage: Fügt die Überlagerungskontur „original“ in
die Stützkontur ein.
2: Normallage: Dreht die Überlagerungskontur um den
Steigungswinkel des Stützkonturelements und fügt es
dann in die Stützkontur ein.
Q
Anzahl der Überlagerungselemente
XE
Endpunkt, Position des letzten Überlagerungselements
ZE
Endpunkt, Position des letzten Überlagerungselements
XEi
Endpunkt inkremental
ZEi
Endpunkt inkremental
L
Abstand zwischen erstem und letzten
Überlagerungselement
Li
Abstand zwischen den Überlagerungselementen
a
Winkel (default: Winkel des Stützkonturelements)
