Parameter Bohrwerkzeuge

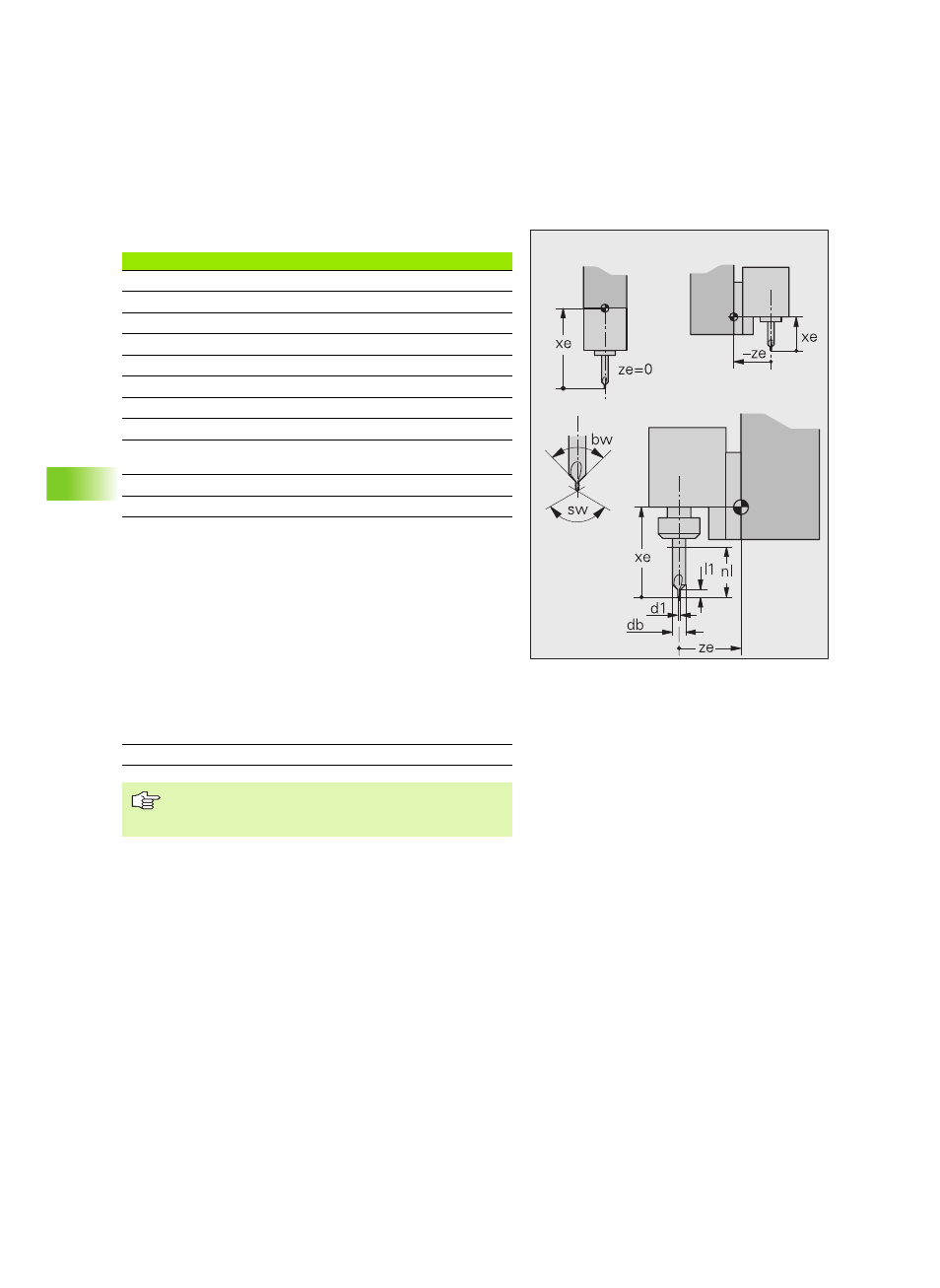

Beispiel-Werkzeug: Typ 311
Parameter Dialogbox 1 G S TP
ID: Werkzeug-Identnummer • • •
X-, Z-, Y-Maß (xe, ze, ye): Einstellmaße • – –
Durchm (db): Bohrerdurchmesser • • •
BohrWin (bw): Bohrwinkel • • •
SpitzWi (sw): Spitzenwinkel • • •
ZapfDm. (d1): Zapfendurchmesser • • •
ZapfLn. (l1): Zapfenlänge • • •
LageWin (rw): Lagewinkel • • –
X-, Z-, Y-Korr (DX, DZ, DY): Korrekturwerte
(maximal +/– 10 mm) • – –
Drehri: Spindel-Drehrichtung • – •
nutzbLg (nl): nutzbare Länge des Bohreres – – •
Bohrertyp (Gewindebohrertyp):
„ 0: undefiniert
„ 11: metrisch
„ 12: Feingewinde
„ 13: Zollgewinde
„ 14: Rohrgewinde
„ 15: UNC
„ 16: UNF
„ 17: PG
„ 18: NPT
„ 19: Trapezgewinde
„ 20: sonstige
• – •
AnschnL (al): Anschnittlänge • • •
Der Parameter „Bohrertyp“ wird zur Ermittlung der
Gewindeparameter herangezogen und in der AAG bei der
Werkzeugwahl berücksichtigt.
