440
6.8 C-A
c
hsk
ont
ur
en

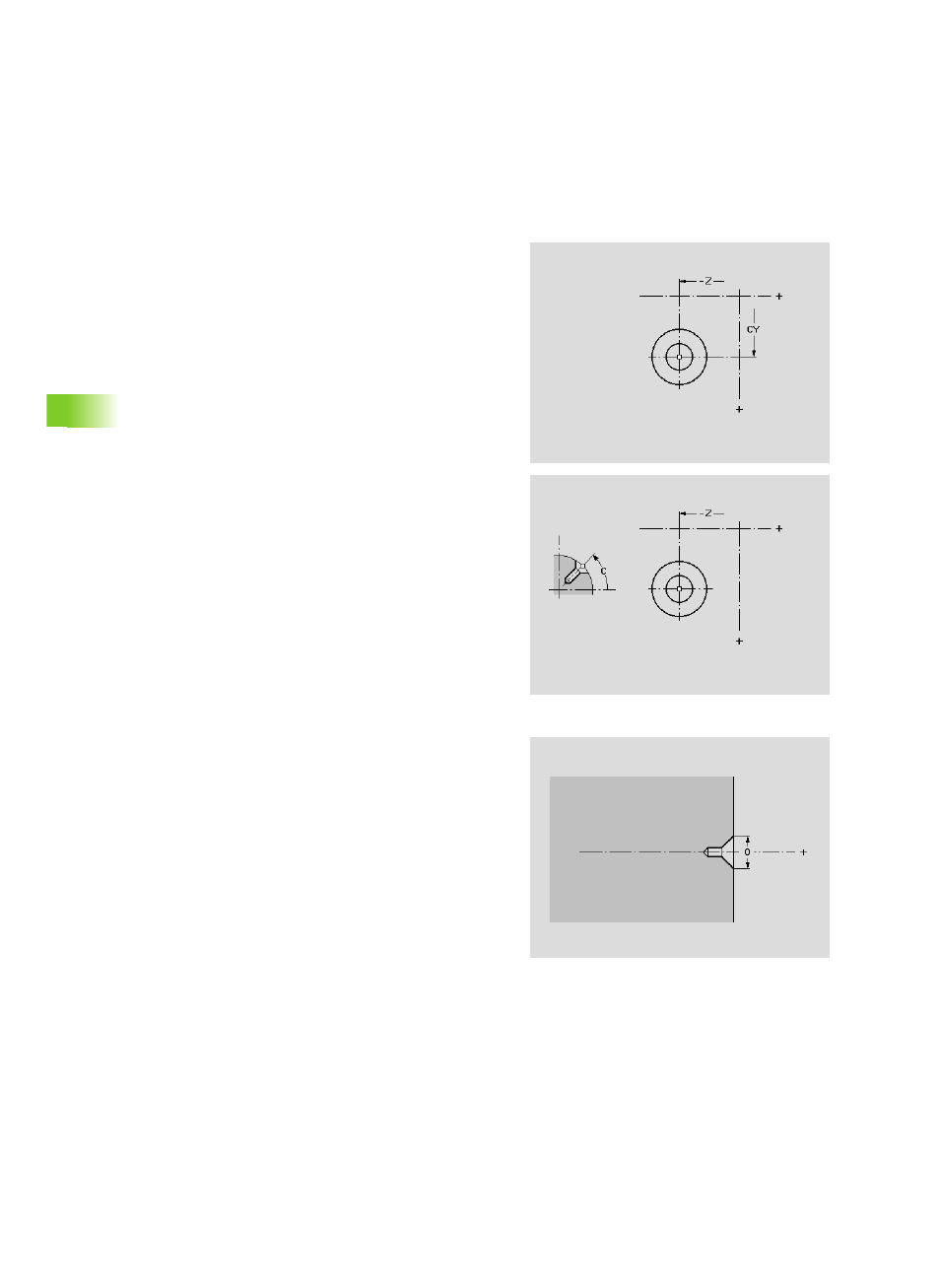

Mantelfläche: Einzelbohrung
Die Funktion definiert eine Einzelbohrung auf der Mantelfläche, die
folgende Elemente enthalten kann:
„ Zentrierung
„ Kernbohrung
„ Senkung
„ Gewinde
Zentrierung Mantelflächenkontur
Parameter Bezugspunkt der Bohrung
Z Mittelpunkt der Bohrung
CY Mittelpunkt der Bohrung – Winkel als „Streckenmaß"
C Mittelpunkt der Bohrung – Winkel
Parameter Zentrierung
Q Zentrierdurchmesser
