138
4.4 Pr
ogr
a
mmabsc
hnit
t-K
ennung
„ „Einfache“ Werkzeugbeschreibung:
„ Die Werkzeuge sind nur für einfache Verfahrwege und Drehzyklen
geeignet (G0...G3, G12, G13; G81...G88).
„ Es erfolgt keine Konturnachführung.
„ Die Schneidenradiuskompensation wird durchgeführt.
„ Einfach-Werkzeuge werden nicht in die Datenbank
aufgenommen.

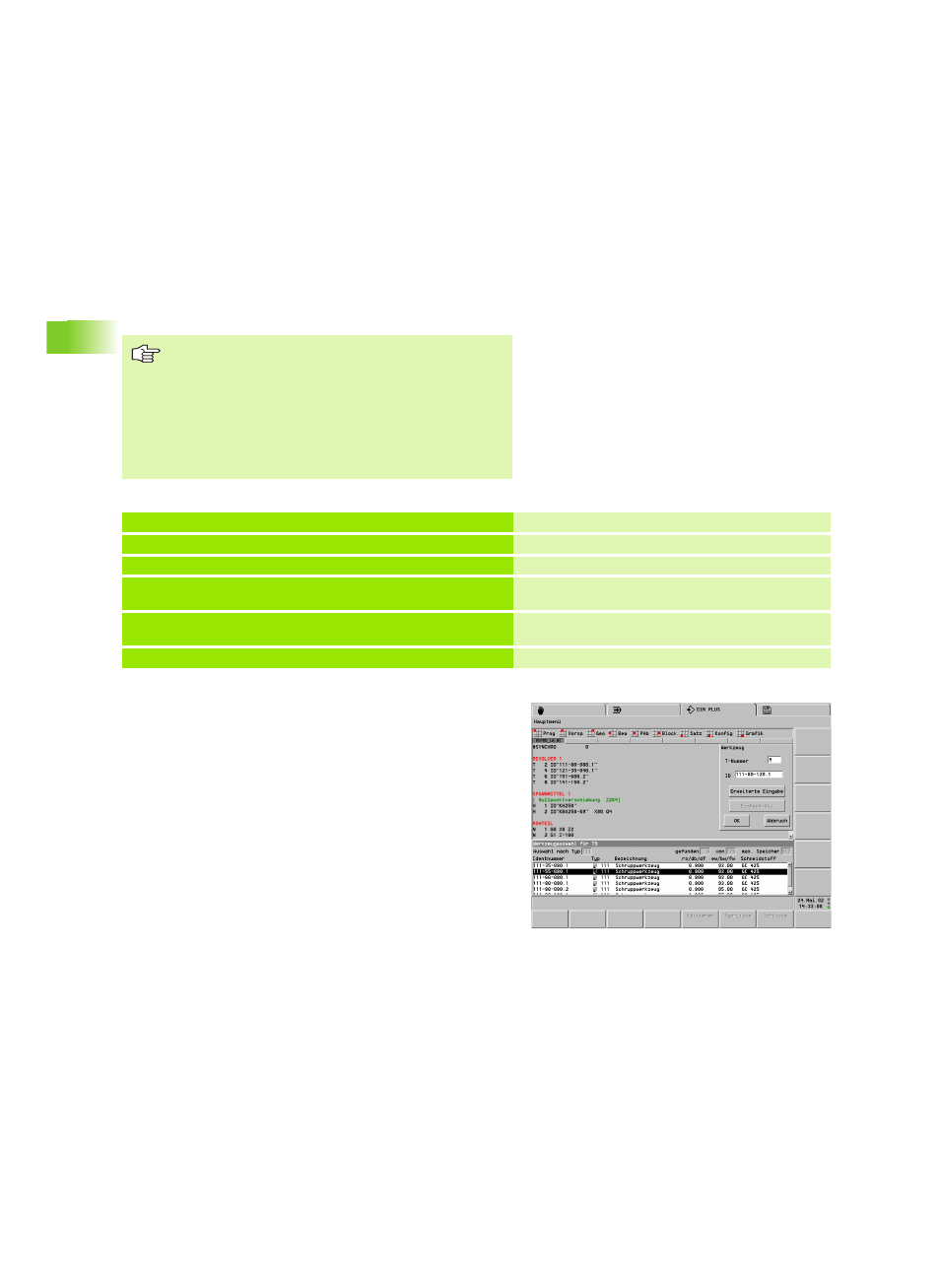

Beispiel „Revolvertabelle“
Revolverbelegung editieren
Im Abschnitt REVOLVER wird für jeden belegten Revolverplatz
„ die Werkzeug-Identnummer eingetragen, wenn das Werkzeug in
der Datenbank beschrieben ist.
„ die Werkzeugbeschreibung direkt eingetragen, wenn es sich um
„temporäre Werkzeuge“ handelt.
„ Wenn Sie REVOLVER nicht programmieren, werden
die in der „Werkzeugliste“ eingetragenen Werkzeuge
verwendet.
„ Die Namen „_SIM...“ und „_AUTO...“ sind für
„temporäre Werkzeuge“ (Einfach-Werkzeuge und
Werkzeuge ohne Identnummer) reserviert. Die
Werkzeugbeschreibung gilt nur, solange das NC-
Programm in der Simulation oder im Automatik-Betrieb
aktiviert ist.
REVOLVER 1
T1 ID"342-300.1" Werkzeug aus der Datenbank
T2 WT1 X50 Z50 R0.2 B6 einfache Werkzeugbeschreibung
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 erweiterte Werkzeugbeschreibung, ohne Aufnahme
in die DB
T4 ID"ERW.1" WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70 erweiterte Werkzeugbeschreibung, mit Aufnahme
in die DB
. . .
Parameter Dialogbox „Werkzeug“
T-Nummer Position auf dem Werkzeugträger
ID Identnummer (Referenz zur Datenbank)
Schaltfeld
„Erweiterte
Eingabe“ Umschalten auf „erweiterte
Werkzeugbeschreibung“
Schaltfeld
„Einfach-Wkz“ Umschalten auf „einfache
Werkzeugbeschreibung“
