Bearbeitungsattribut „Gewindedrehen“
Das Bearbeitungsattribut definiert die Details einer
Gewindebearbeitung.
Bearbeitungsattribut „Gewindedrehen“ zuordnen:
U „Attribute > Bearbeitungs-Attribut > Gewinde drehen“ im
Fertigteilmenü wählen
U Gewinde selektieren. TURN PLUS öffnet die Dialogbox „Gewinde
drehen“.
U Gewinde-Parameter festlegen
Parameter
B Anlauflänge
„ Keine Eingabe: Der CNC PILOT ermittelt die Länge aus
nebenliegenden Freistichen oder Einstichen.
„ Keine Eingabe, kein Freistich/Einstich: Der CNC PILOT
verwendet „Gewindeanlauflänge" aus Bearbeitungs-
Parameter 7.
P Überlauflänge
„ Keine Eingabe: Der CNC PILOT ermittelt die Länge aus
nebenliegenden Freistichen oder Einstichen.
„ Keine Eingabe, kein Freistich/Einstich: Der CNC PILOT
verwendet „Gewindeauslauflänge" aus Bearbeitungs-
Parameter 7.
C Startwinkel, wenn der Gewindeanfang definiert zu nicht
rotationssymmetrischen Konturelementen liegt
I maximale Zustellung
V Zustellart
„ V=0 (konstanter Querschnitt): Konstanter Spanquerschnitt
bei allen Schnitten.
„ V=1: konstante Zustellung
„ V=2 (Rest-Schnittaufteilung): Ergibt die Division
Gewindetiefe/Zustellung einen Rest, gilt dieser „Rest" für die
erste Zustellung. Der „letzte Schnitt" wird in 1/2-, 1/4-, 1/8-
und 1/8-Schnitt aufgeteilt.
„ V=3 (EPL-Methode): Zustellung wird aus Steigung und
Drehzahl berechnet.

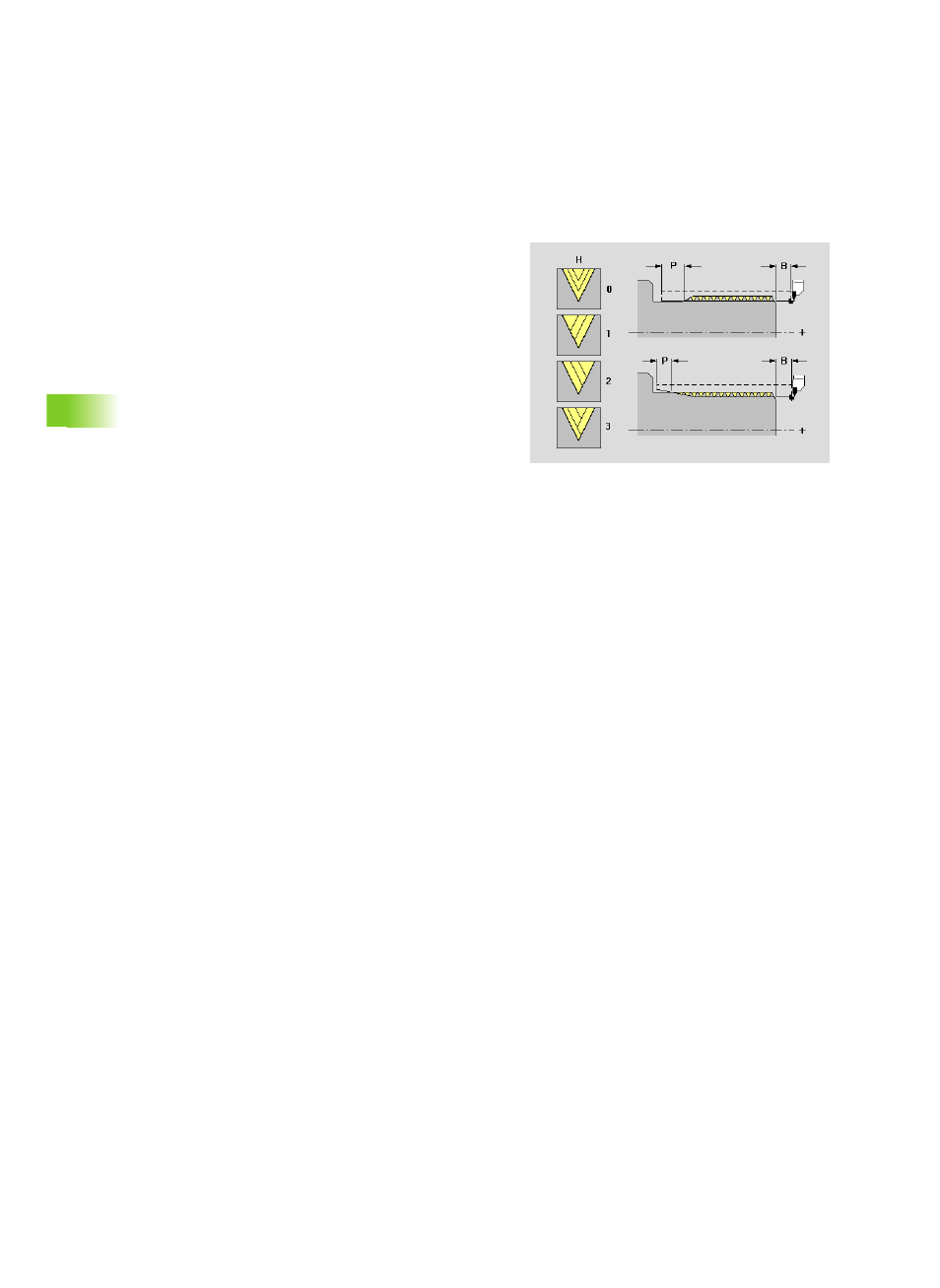

H Versatzart der einzelnen Zustellungen zum Glätten der
Gewindeflanken
„ H=0: ohne Versatz
„ H=1: Versatz von links
„ H=2: Versatz von rechts
„ H=3: Versatz abwechselnd rechts/links
Q Anzahl Leerschnitte nach dem letzten Schnitt (zum Abbau des
Schnittdrucks im Gewindegrund)
