HEIDENHAIN CNC PILOT 4290 401
6.3 W
e
rk
stüc
kbesc
h
re
ibung
Überlagerungselemente integrieren
Sie beschreiben Konturzüge wie eine Fertigteilkontur und überlagern
sie, oder Sie verwenden folgende Standard-Überlagerungselemente
(siehe “Überlagerungselemente” auf Seite 420):
„ Kreisbogen
„ Keil
„ Ponton
Diese Elemente überlagern vorhandene lineare oder zirkulare
Stützkonturelemente. Integrierte Überlagerungselemente sind
Bestandteil der Kontur.
Konturzug integrieren:
„Programm > Laden > Konturzug“ wählen. Datei auswählen und
laden.
ESC-Taste drücken: zurück zum Hauptmenü
„Werkstück > Fertigteil > Form > Kontur überlagern >
Kontur“ wählen
Standard-Überlagerungselement integrieren:

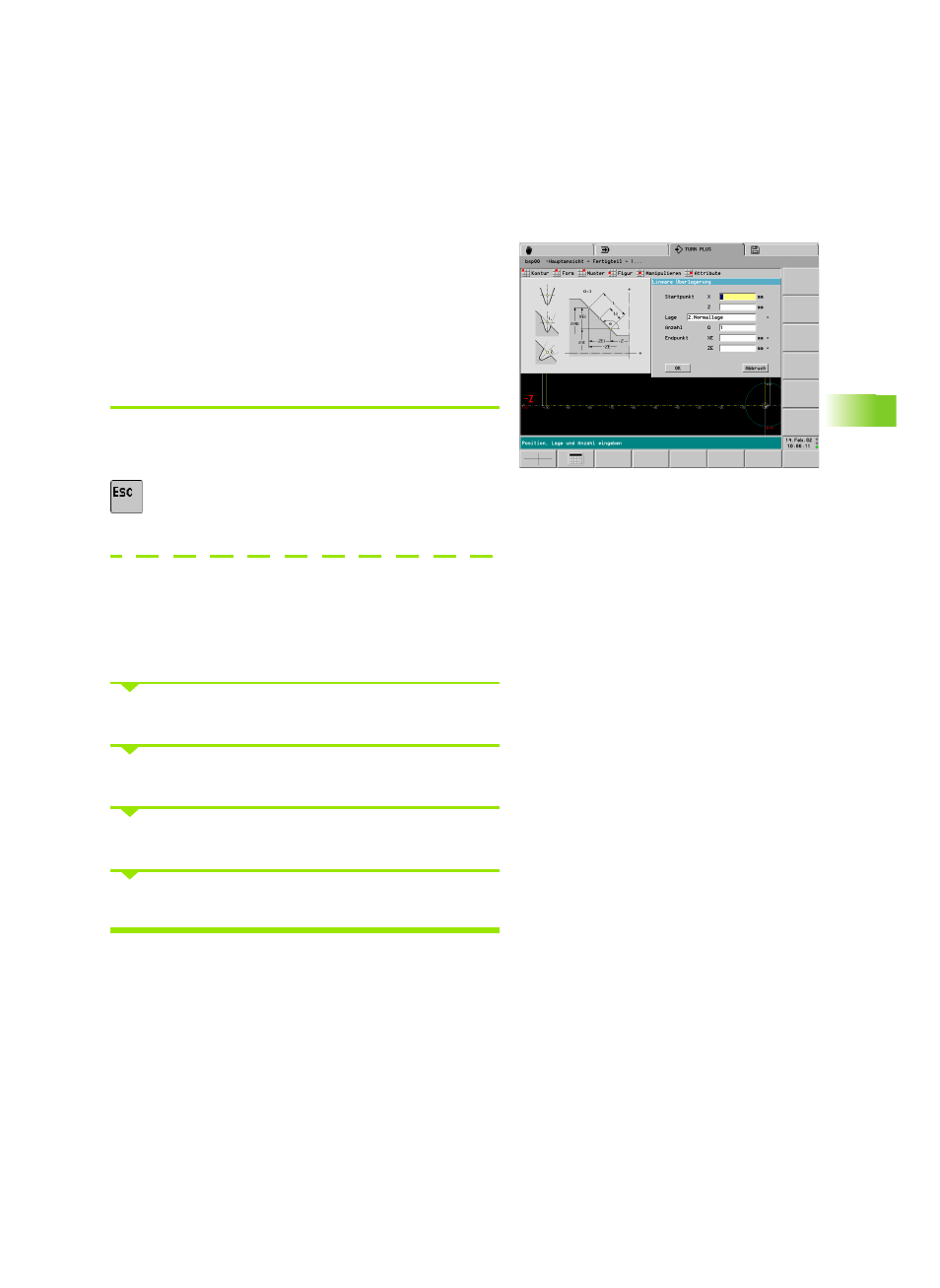

„Werkstück > Fertigteil > Form > Kontur überlagern > xx“ wählen (xx:
Kreisbogen, Keil oder Ponton).
TURN PLUS öffnet die entsprechende Dialogbox.
Überlagerungselement beschreiben.
Stützkontur-Element selektieren. TURN PLUS öffnet die Dialogbox
„Lineare/Zirkulare Überlagerung“.
Überlagerung definieren, bei mehreren Lösungsmöglichkeiten Lösung
auswählen.
TURN PLUS zeigt die Überlagerung an, Sie können sie annehmen (OK)
oder verwerfen (Abbruch).
TURN PLUS integriert die Überlagerungskonturen in die bestehende
Kontur.
