Seite 155
HEIDENHAIN CNC PILOT 4290
155
4.7 F
o
rm
element
e
Dr
ehk
ont
ur
Beispiel G23-Geo

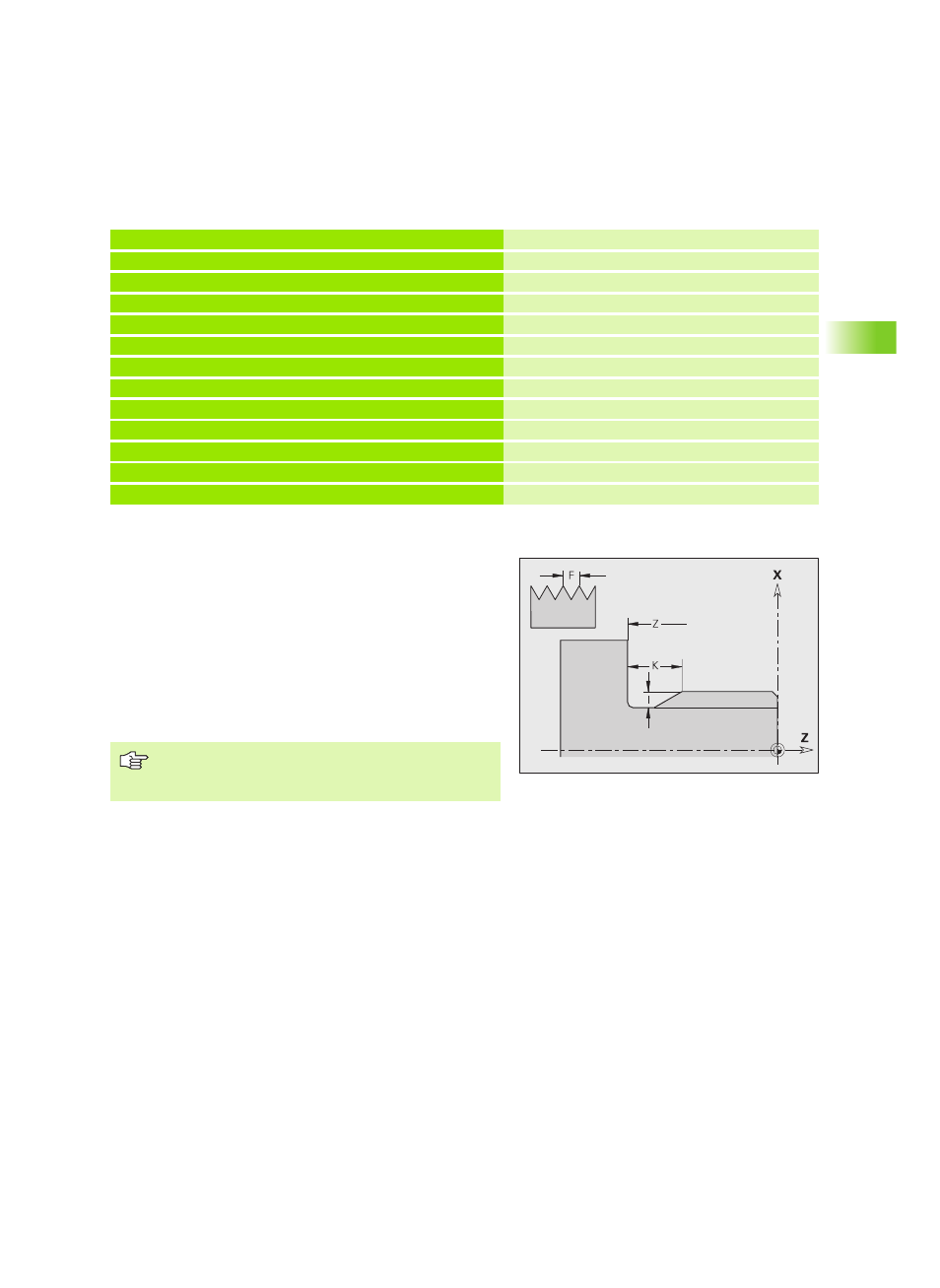

Gewinde mit Freistich G24–Geo
G24 definiert ein lineares Grundelement mit Längsgewinde und
anschließendem Gewindefreistich (DIN 76). Das Gewinde ist ein
Außen- oder Innengewinde (metrisches ISO Feingewinde DIN 13 Teil
2, Reihe 1).
. . .
FERTIGTEIL
N1 G0 X40 Z0
N2 G1 X80
N3 G23 H0 X60 I-5 K10 A20 B-1 P1 R0.2
Einstich Planfläche, Tiefe inkremental
N4 G1 Z-40
N5 G23 H1 Z-15 K12 U70 A60 B1 P-1 R0.2
Einstich längs, Breite absolut
N6 G1 Z-80 A45
N7 G23 H1 X120 Z-60 I-5 K16 A45 B1 P-2 R0.4
Einstich längs, Breite inkremental
N8 G1 X40
N9 G1 Z0
N10 G23 H0 Z-38 I-6 K12 A37.5 B-0.5 R0.2
Einstich längs, innen
. . .
Parameter
F
Gewindesteigung
I
Freistichtiefe (Radiusmaß)
K
Freistichbreite
Z
Endpunkt des Freistichs
Programmieren Sie G24 nur, wenn das Gewinde in
Definitionsrichtung der Kontur geschnitten wird.
Das Gewinde wird mit G31 bearbeitet.
