5.1 Die Betr
iebsar
t Simulation
Bildschirmaufteilung, Softkeys
Bildschirmaufteilung
1

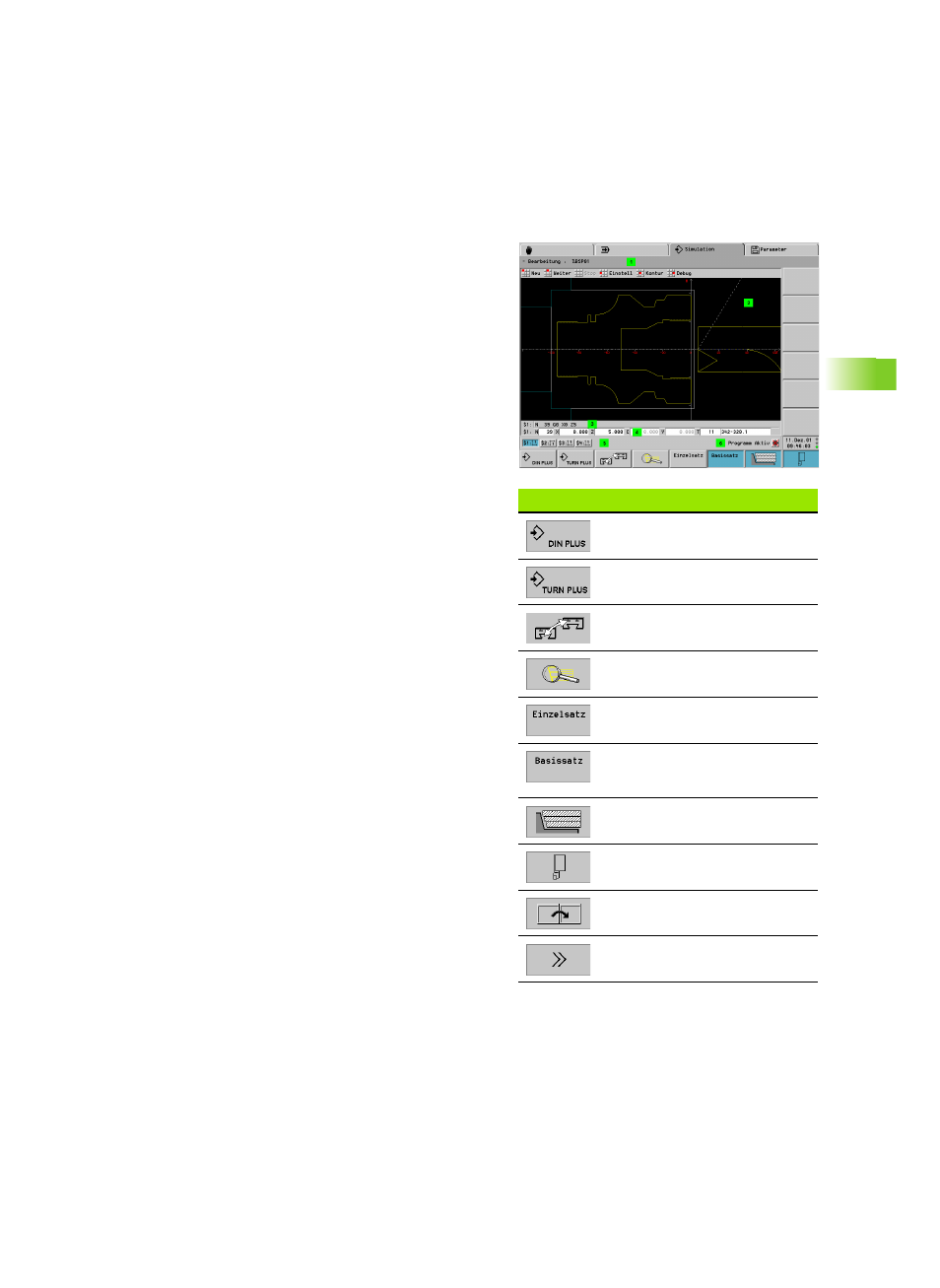

Infozeile: Unterbetriebsart der Simulation, simuliertes NC-
Programm
2
Simulationsfenster: die Bearbeitung wird in bis zu drei Fenstern
dargestellt
3
Satzanzeige: programmierter NC-Satz – alternativ Anzeige von
Variablen
4
Positionsanzeige: NC-Satznummer, Positionswerte, Werkzeug-
Informationen – alternativ Schnittwerte
5
Schlittensymbole
6
Status der Simulation, Status der Nullpunkt-Verschiebung
Softkeys
Wechsel zur Betriebsart DIN PLUS
Wechsel zur Betriebsart TURN PLUS
Zum nächsten Schlitten wechseln
Lupe aktivieren
Einzelsatzbetrieb:
Stopp nach jedem NC-Quellsatz
Basissatzbetrieb:
Stopp nach jedem Konturelement
bzw. nach jedem Verfahrweg
Darstellung der Verfahrwege: Linie
oder (Schneid-)spur
Werkzeugdarstellung: Lichtpunkt
oder Werkzeug
Wechselt zum nächsten
Simulationsfenster
Bei Dialogen nächste „Auswahl“
aufrufen
