HEIDENHAIN CNC PILOT 4290 75
3.4 Einr
ic
ht
efunktionen
3.4 Einrichtefunktionen

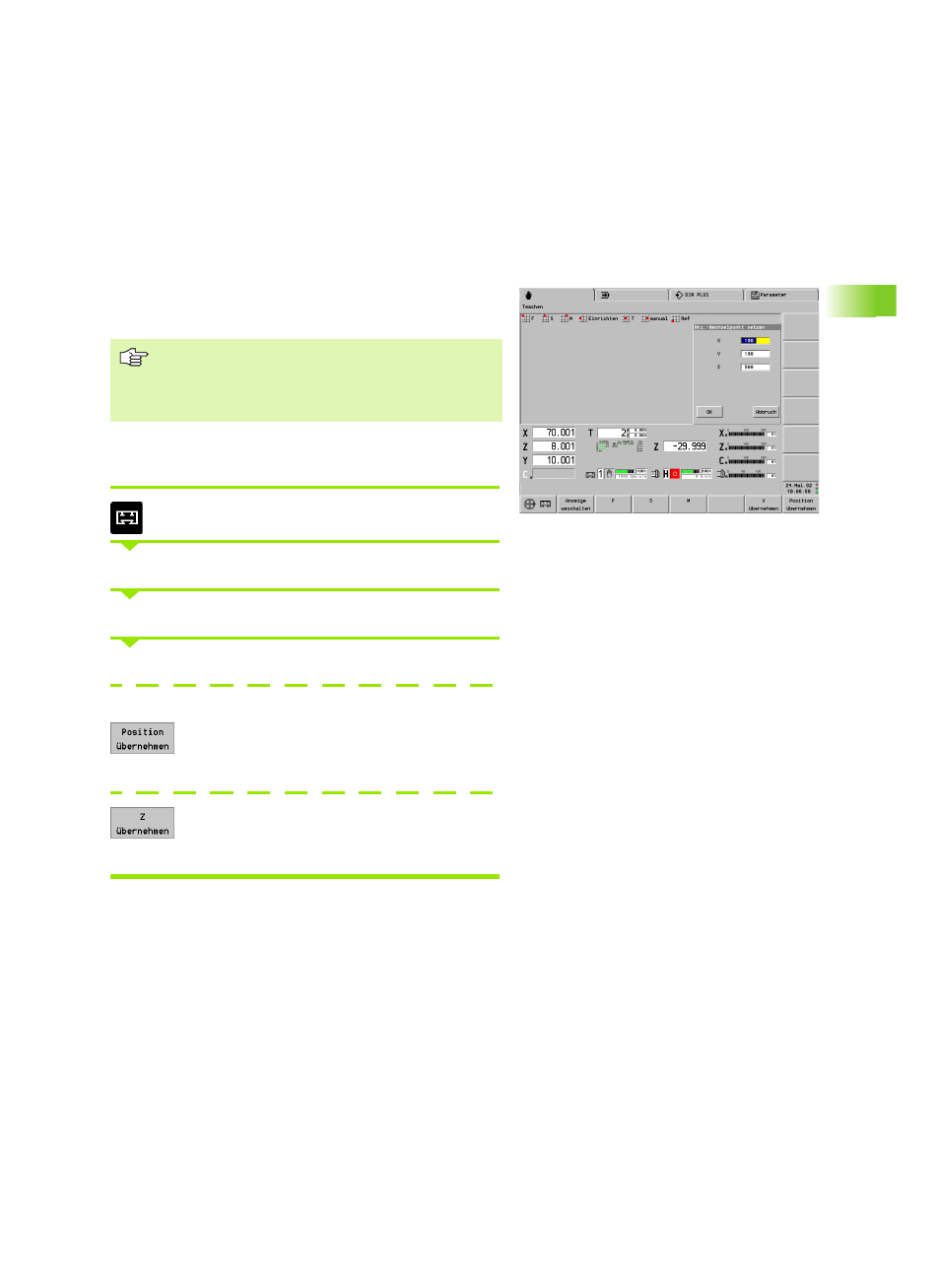

Werkzeug-Wechselpunkt setzen
Beim G14 fährt der Schlitten auf den Werkzeug-Wechselpunkt.
Dieser Punkt sollte so weit vom Werkstück entfernt sein, dass der
Revolver auf jede Position schwenken kann.
Der Werkzeug-Wechselpunkt ist ein Einrichte-Parameter.
Werkzeug-Wechselpunkt setzen
Bei mehreren Schlitten: Schlitten festlegen
„Einrichten > Wkz-Wechselpunkt“ wählen
Die Dialogbox „Wkz-Wechselpunkt“ zeigt die gültige Position an.
Position des Werkzeug-Wechselpunktes eingeben
Werkzeug-Wechselpunkt teach-in
Schlitten auf den „Werkzeug-Wechselpunkt“ fahren.
Position als Werkzeug-Wechselpunkt übernehmen,
oder
Achse auf den „Werkzeug-Wechselpunkt“ fahren
(oder X-, oder Y-Achse).
Position der Achse übernehmen
Der Werkzeug-Wechselpunkt wird als Abstand
Maschinen-Nullpunkt – Werkzeugträger-Bezugspunkt
eingegeben und angezeigt. Da diese Werte nicht
angezeigt werden, ist es empfehlenswert, den Werkzeug-
Wechselpunkt zu „teach-in“.
