HEIDENHAIN CNC PILOT 4290 555
6.1
7
TURN PLUS k
o
nfigur
ier
e
n Koordinatensystem einstellen
Bei der Konfiguration des „Koordinatensystems“ definieren Sie die
Ausmaße des Kontrollgrafikfensters und die Position des Werkstück-
Nullpunkts.
Anwahl:
U „Konfiguration > Ändern“ wählen
U „Koordinaten > Hauptansicht“ („.. > Stirnfläche“, „.. > Rückseite“
oder „.. > Mantelfläche“) wählen. TURN PLUS öffnet die Dialogbox
„Koordinatensystem“.
Dialogbox „Koordinatensystem“

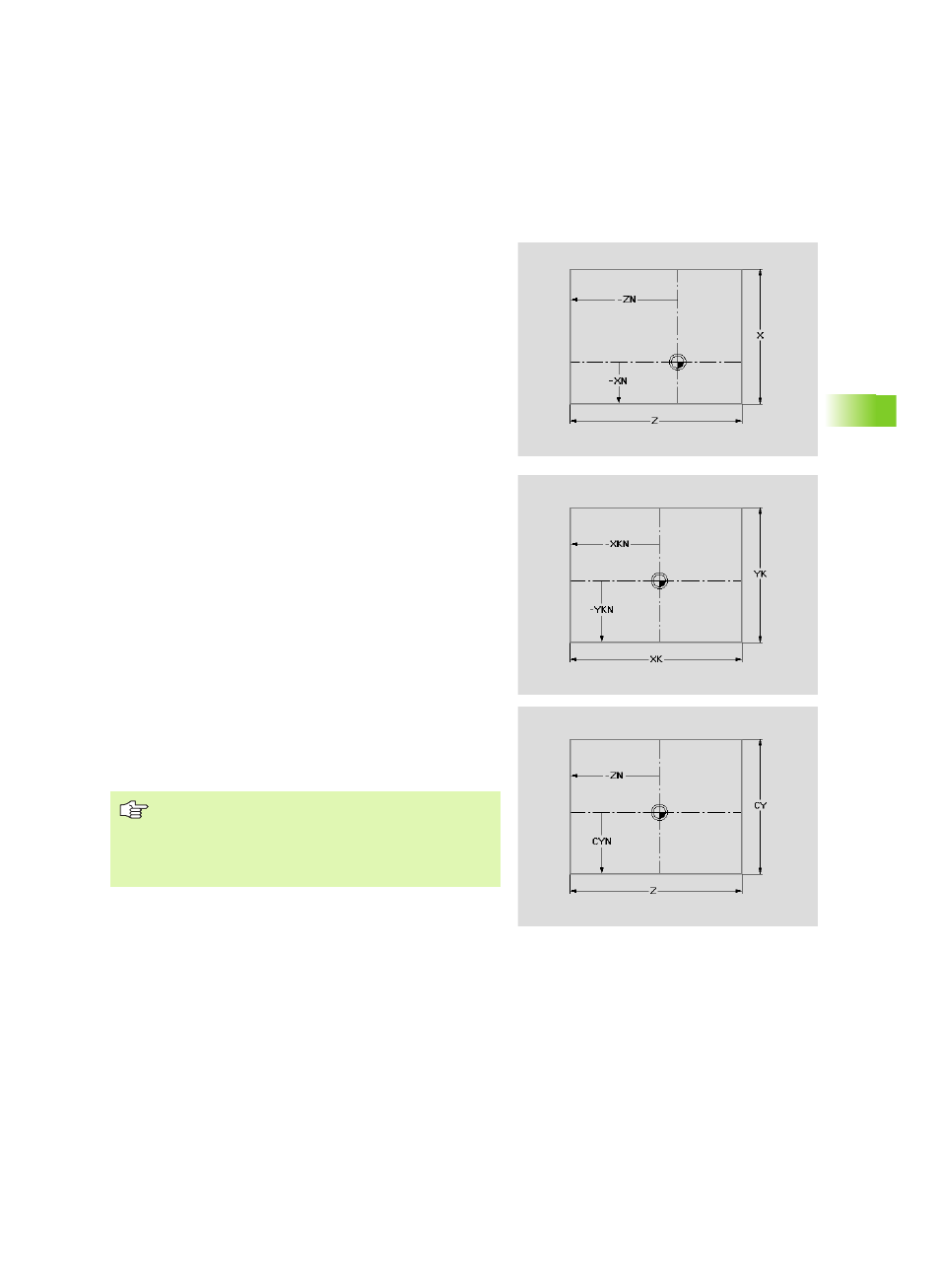

„ Für die Hauptansicht (siehe Bild):
„ Delta X: Ausmaß des Kontrollgrafikfensters
„ Delta Z: Ausmaß des Kontrollgrafikfensters
„ XN: Position Werkstück-Nullpunkt (Abstand zum unteren Rand)
„ ZN: Position Werkstück-Nullpunkt (Abstand zum linken Rand)
„ Für die Stirnfläche (siehe Bild):
„ Delta YK: Ausmaß des Kontrollgrafikfensters
„ Delta XK: Ausmaß des Kontrollgrafikfensters
„ YKN: Position Werkstück-Nullpunkt (Abstand zum unteren Rand)
„ XKN: Position Werkstück-Nullpunkt (Abstand zum linken Rand)
„ Für die Rückseite:
„ Delta YK: Ausmaß des Kontrollgrafikfensters
„ Delta XK: Ausmaß des Kontrollgrafikfensters
„ YKN: Position Werkstück-Nullpunkt (Abstand zum unteren Rand)
„ XKN: Position Werkstück-Nullpunkt (Abstand zum rechten Rand)
„ Für die Mantelfläche (siehe Bild):
„ Delta CY: Ausmaß des Kontrollgrafikfensters
„ Delta Z: Ausmaß des Kontrollgrafikfensters
„ CYN: Position Werkstück-Nullpunkt (Abstand zum unteren Rand)
„ ZN: Position Werkstück-Nullpunkt (Abstand zum linken Rand)
TURN PLUS
„ passt die Ausmaße an das Höhen-Breiten-Verhältnis des
Bildschirms an.
„ vergrößert die Ausmaße des Fensters so, dass das
Werkstück komplett dargestellt wird.
