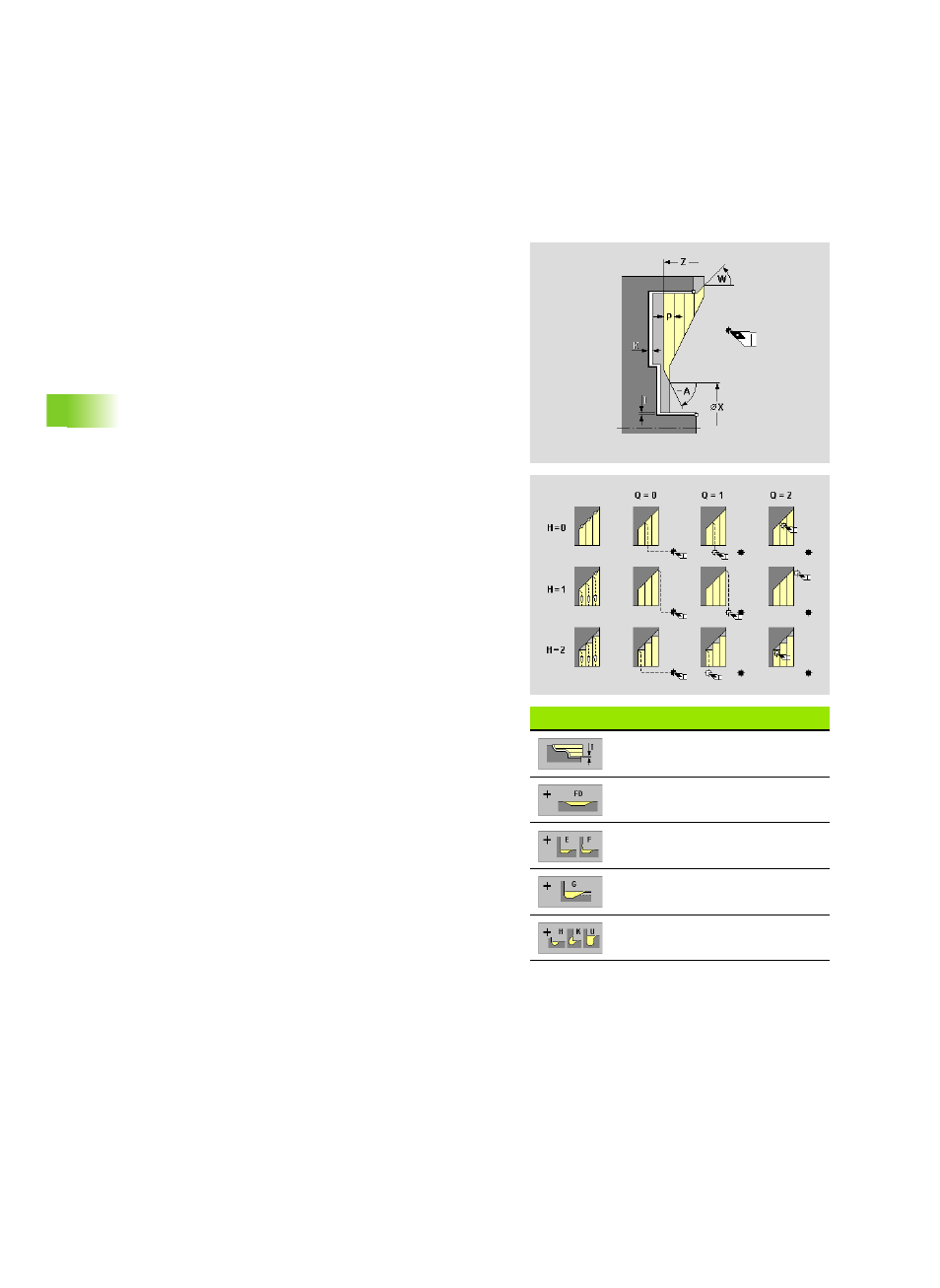

Restschruppen – plan
Die IAG generiert für das „Restmaterial“ den Zyklus G820.
Softkeys „Schruppbearbeitung“
Längsaufmaß/konstantes Aufmaß
Freidrehung FD bearbeiten
Freistiche E und F bearbeiten
Freistiche G bearbeiten
Freistiche H, K und U bearbeiten
Parameter
P Schnitttiefe (maximale Zustellung)
A Anfahrwinkel – Bezug: Z-Achse (default 90°/270°)
W Abfahrwinkel – Bezug: Z-Achse (default 0°/180°)
X Schnittbegrenzung
Z Schnittbegrenzung
I Abhängig von der Softkey-Einstellung:
„ Längsaufmaß
„ Konstantes Aufmaß (generiert „Aufmaß G58“ vor dem
Zyklus)
K Planaufmaß
Eintauchen (fallende Konturen bearbeiten) ?
„ Ja
„ Nein
E Reduzierter Eintauchvorschub bei fallenden Konturen
H Abfahrart (Art der Konturglättung)
„ H=0: spant nach jedem Schnitt entlang der Kontur
„ H=1: hebt unter 45° ab; Konturglättung nach dem letzten
Schnitt
„ H=2: hebt unter 45° ab – keine Konturglättung
Q Freifahrart bei Zyklusende
„ Q=0: zurück zum Startpunkt (erst X- dann Z-Richtung)
„ Q=1: positioniert vor der fertigen Kontur
„ Q=2: hebt ab auf Sicherheitsabstand und stoppt
Freistich-Bearbeitung. Die Einstellung erfolgt per Softkey.
