104
3.7 Belast
ungsüberw
ac
hung
Editieren der Überwachungs-Parameter
Die Dialogbox „Belastungsparameter anzeigen und einstellen“ stellt
die Parameter eines Aggregates einer Überwachungszone zur
Editierung bereit.
Die Balkengrafik stellt alle Aggregate der Überwachungszone dar
(breiter Balken: Leistungswerte; schmaler Balken: Arbeitswerte). Das
angewählte Aggregat ist farbig markiert.
Sie tragen die Überwachungszone ein und wählen das Aggregat aus.
Der CNC PILOT zeigt die Bezugswerte an, stellt die Grenzwerte
„Leistung“ und „Arbeit“ zur Editierung bereit und zeigt das Werkzeug
(T-Nummer) „zur Information“ an.
Schaltflächen der Dialogbox:
„ Sichern: Speichert die Grenzwerte dieses Aggregats in dieser Zone.
„ Ende (oder ESC-Taste): Die Dialogbox wird verlassen.
„ Datei: Schaltet zur „Liniengrafik“ um.
Voraussetzung: Bei der Referenzbearbeitung wurden die
Messwerte gespeichert.

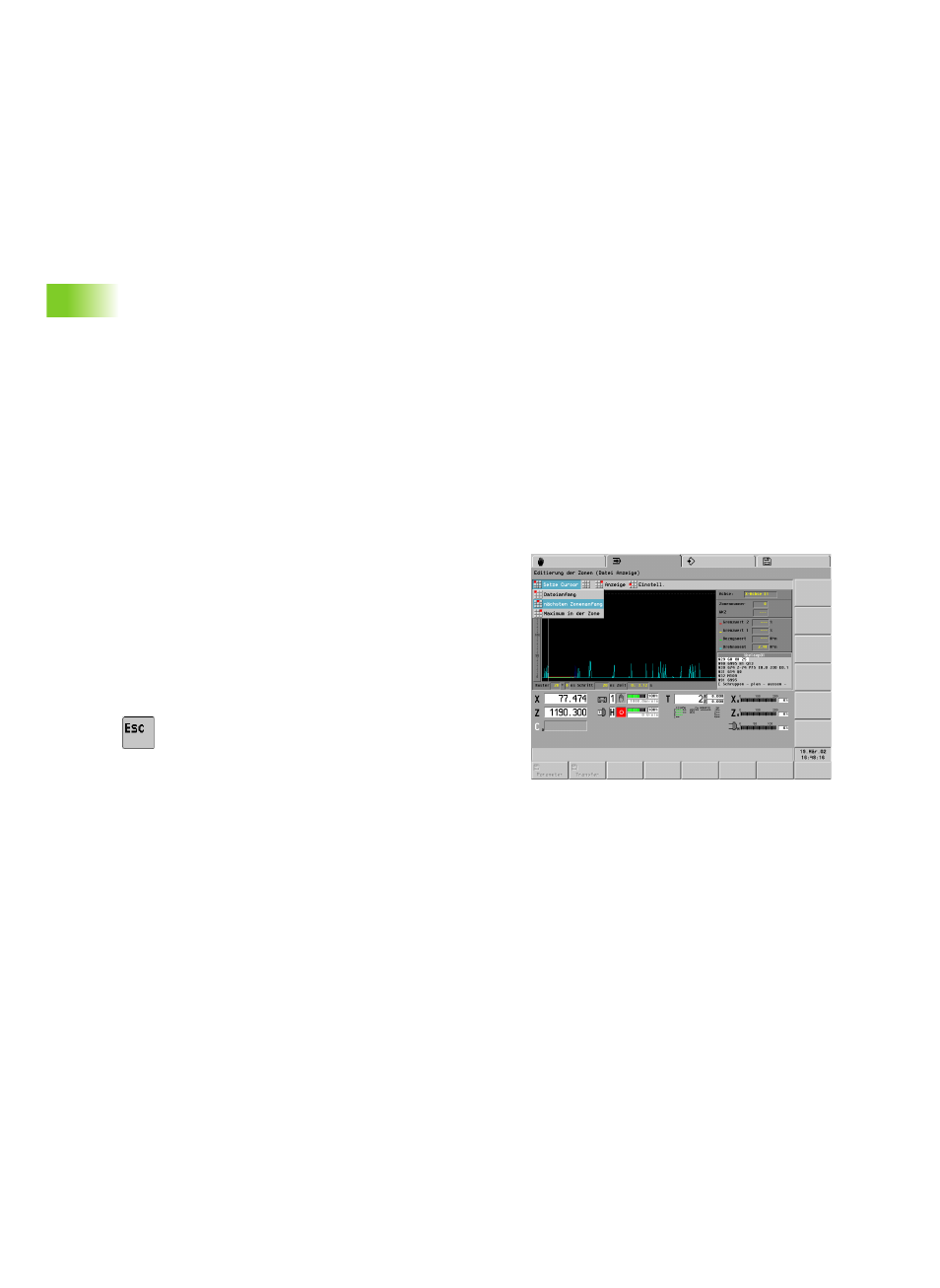

Referenzbearbeitung analysieren
Die Belastungsüberwachung zeigt das Drehmoment und die
Grenzwerte des angewählten Aggregats „über die Zeit“ an.
„ Grenzwerte „grau“: nicht überwachter Bereich (Ausblenden von
Eilgangwegen).
„ Die Werte der Cursorposition zeigt der CNC PILOT zusätzlich
numerisch an.
Anwahl:
U Schaltfläche „Datei“ in der Dialogbox „Belastungsparameter
anzeigen und einstellen“
U Zurück zum „Editieren der Überwachungs-
Parameter“.
