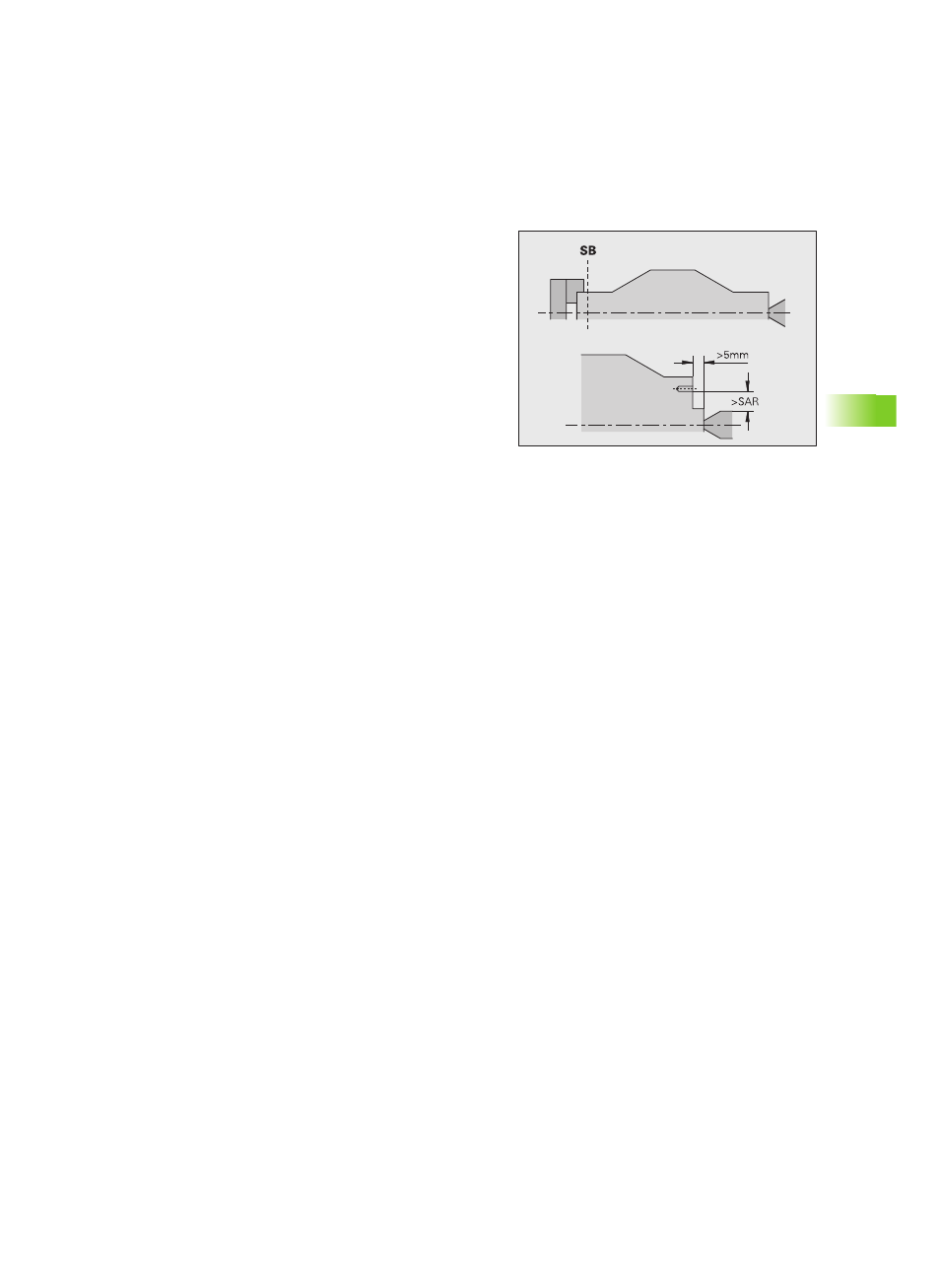

Schutzbereiche für die Bohr- und Fräsbearbeitung
TURN PLUS bearbeitet Bohr- und Fräskonturen auf den Planflächen
(Stirn- und Rückseite) unter folgenden Bedingungen:
„ der (horizontale) Abstand zur Planfläche ist > 5 mm, oder
„ der Abstand zwischen Spannmittel und Bohr-/Fräskontur ist > SAR
(SAR: siehe Bearbeitungs-Parameter 2).
Ist die Welle spindelseitig in Backen gespannt, berücksichtigt TURN
PLUS die Schnittbegrenzung (SB).
Bearbeitungshinweise
„ Spindelseitige Futterspannung: Das Rohteil im Spannbereich
sollte vorbearbeitet sein. Aufgrund der Schnittbegrenzung könnten
andernfalls keine sinnvollen Bearbeitungsstrategien generiert
werden.
„ Stangenbearbeitung: TURN PLUS steuert nicht den Stangenlader
und bewegt nicht die Aggregate Reitstock und Lünette. Die
Bearbeitung zwischen Spannzange und Körnerspitze mit
Nachsetzen des Werkstücks wird nicht unterstützt.
„ Planbearbeitung
„ Beachten Sie, dass die Einträge der „Bearbeitungsfolge“ für das
gesamte Werkstück gelten, auch für die Planbearbeitung der
Wellenenden.
„ Die AAG bearbeitet nicht den rückseitigen Innenbereich. Ist die
Welle spindelseitig mit Backen gespannt, wird die Rückseite nicht
bearbeitet.
„ Längsbearbeitung: Zuerst wird der vorderseitige, danach der
rückseitige Bereich bearbeitet.
„ Kollisionsvermeidung: Werden Bearbeitungen nicht
kollisionsfrei durchgeführt, können Sie:
„ das Zurückziehen des Reitstocks, das Platzieren der Lünette, etc.
nachträglich im DIN PLUS Programm ergänzen.
„ durch nachträgliches Einfügen von Schnittbegrenzungen im DIN
PLUS Programm Kollisionen vermeiden.
„ die automatische Bearbeitung in der AAG durch Vergabe des
Attributs „nicht Bearbeiten“ oder durch Angabe des
„Bearbeitungsorts“ in der Bearbeitungsfolge unterbinden.
„ das Rohteil mit dem Aufmaß=0 definieren. Dann entfällt die
Bearbeitung der Vorderseite (Beispiel abgelängte und zentrierte
Wellen).
