Hinweise zur Rückseitenbearbeitung
Berücksichtigen Sie bei Konturen der Rückseite (C-/Y-
Achsbearbeitung) die Orientierung der XK- bzw. X-Achse und die
Orientierung der C-Achse.

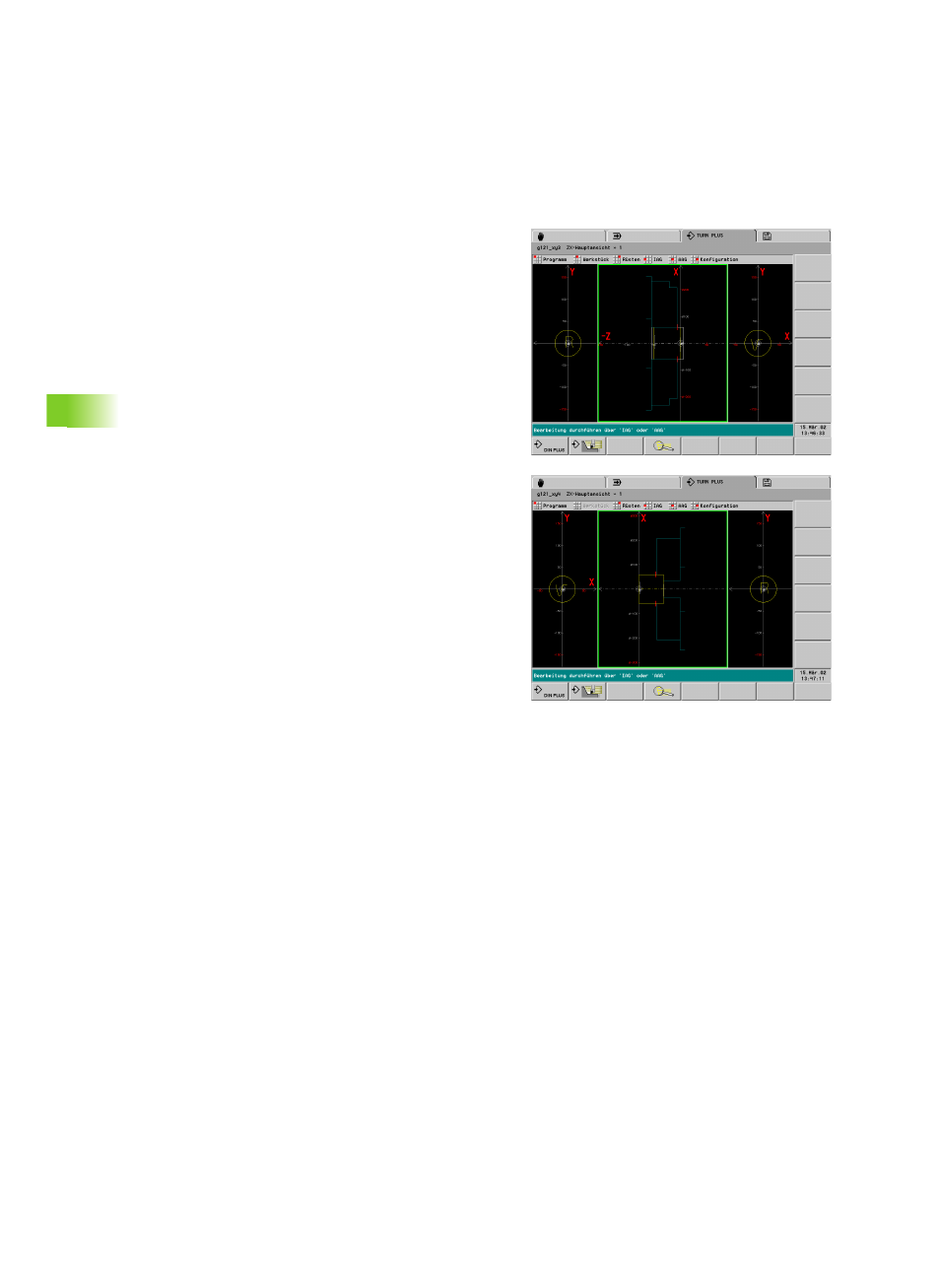

Bezeichnungen (siehe Bilder):
Stirnseite („V“): dem Arbeitsraum zugewandte Seite
Rückseite („R“): dem Arbeitsraum abgewandte Seite
Die Bezeichnungen gelten auch, wenn das Werkstück in die
Gegenspindel eingespannt ist, oder wenn bei Drehmaschinen mit
einer Spindel das Werkstück für die Rückseitenbearbeitung
umgespannt wurde.
