HEIDENHAIN CNC PILOT 4290 385
5.6 Debug-F
unktionen
Variablen anzeigen
Permanente Variablenanzeige: Statt des NC-Quellsatzes zeigt die
Simulation vier „ausgewählte Variablen“ unterhalb des
Simulationsfensters an.

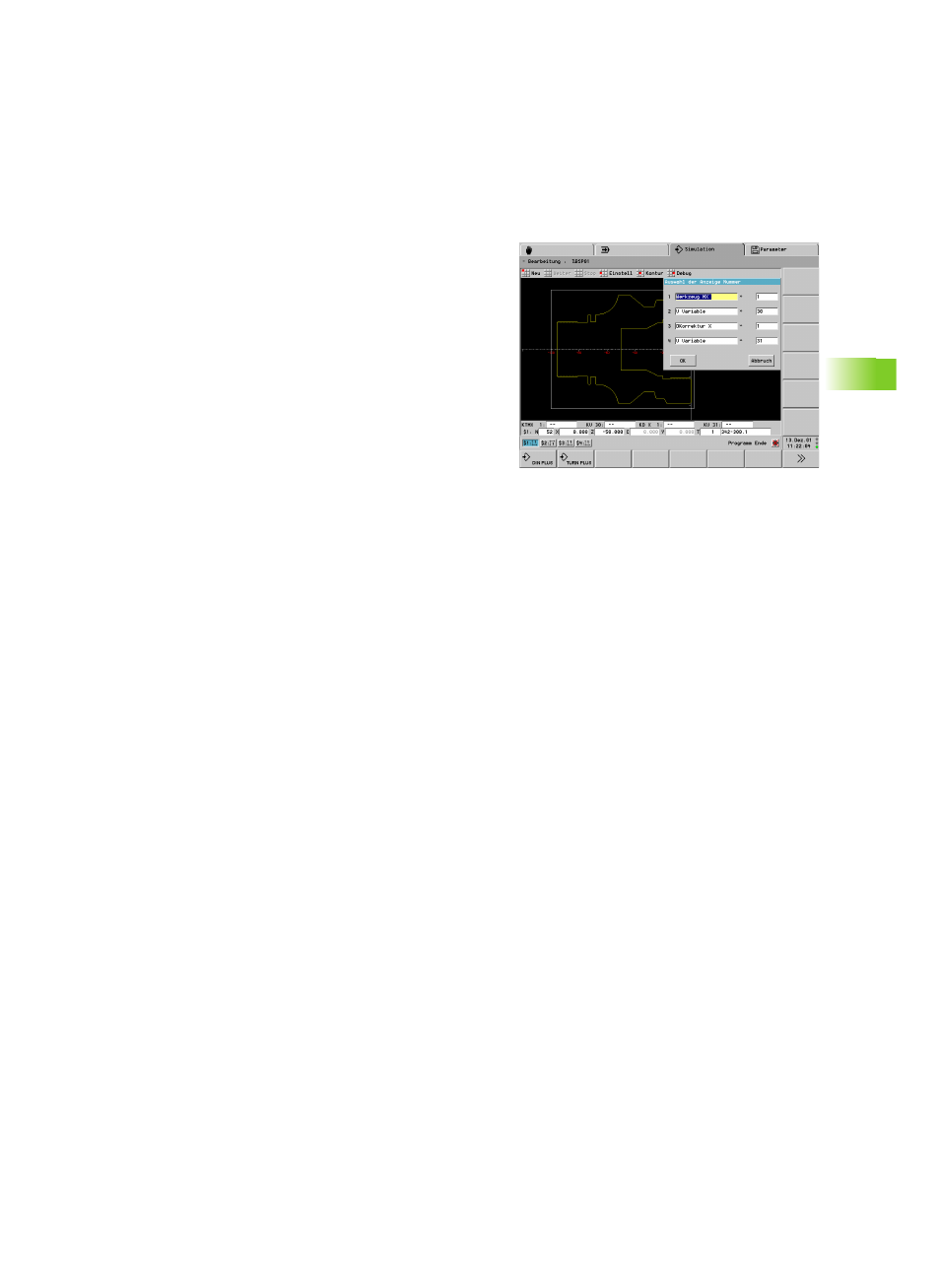

Variablen auswählen:
U „Debug > Variablen Anzeigen > Anzeige setzen“ wählen: Die
Simulation öffnet die Dialogbox „Auswahl der Anzeige“.
U Variablentyp und Variablennummer einstellen
Variablenanzeige aktivieren:
U Mit „Debug > Variablen/Quellsatz“ Anzeige der Variablen einstellen
Variablen abwählen:
U „Debug > Variablen Anzeigen > Anzeige rücksetzen“ wählen: Die
Simulation trägt die ausgewählten Variablen aus.
#-Variablen in der Dialogbox anzeigen:
U „Debug > Variablen Anzeigen > Alle #-Variablen“ wählen. Die
Simulation zeigt die Variablen in der Dialogbox „#-Variablen“ an.
Navigieren innerhalb der Dialogbox:
U „Pfeil auf/ab“ oder „Seite vor/zurück“
V-Variablen in der Dialogbox anzeigen:
U „Debug > Variablen Anzeigen > Alle V-Variablen“ wählen: Die
Simulation öffnet die Dialogbox „V Anzeige“ für folgende Angaben:
„ Variablentyp
„ Nummer der ersten anzuzeigenden Variable
U Die Simulation zeigt die Variablen in der Dialogbox „V Variable“an
Navigieren innerhalb der Dialogbox:
U „Pfeil auf/ab“ oder „Seite vor/zurück“
